DimXpert Taban Konumu Ölçümlendirmesi

Temel Ölçümlendirmeler

Temel ölçümlendirmeleri manuel olarak oluşturabilirsiniz.



Temel ölçümlendirmeler oluşturmak için:

  1. Bir parçada, Akıllı Ölçümlendirme (Ölçümlendirmeler/İlişkiler araç çubuğu) veya Araçlar > Ölçümlendirmeler > Akıllı'ya tıklayın.
  2. Ölçümlendirme PropertyManager'ında, Ölçümlendirme altında, DimXpert temel konum ölçümlendirme öğesine tıklayın.
  3. Grafik alanında objeleri seçin.
  4. Ölçümlendirmeyi yerleştirin.
  5. DimXpert PropertyManager'da, seçenekleri ayarlayın.
  6. öğesine tıklayın.

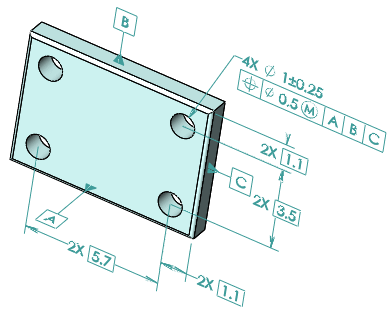

Basit Ölçümlendirmeleri Yeniden Oluşturma

Basit Ölçümlendirmeleri Yeniden Oluştur'u kullanmak için:

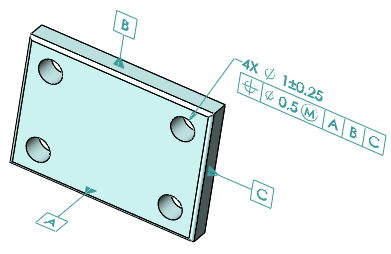

  1. Geometrik konum toleransıyla bir model oluşturun.


  2. DimXpertManager'da Konum toleransına sağ tıklayın ve Basit ölçümlendirmeyi yeniden oluştur'u seçin.
