Manyetik Montaj İlişkileri

Öğe Yayımcısı aracı ile oluşturulan varlıkları konumlandırmak için manyetik montaj ilişkilerini kullanabilirsiniz.

Öğe Yayımcısı aracı ile bağlantı noktaları ve bir zemin düzlemi tanımlayın. Varlıkları ekleyip birbirlerine yakın olarak hareket ettirdiğinizde, varlığı diğer varlıklara göreli olarak yakalamak için manyetik montaj ilişkilerini kullanın. İmlecin yanındaki Montaj ilişkisini kilitle simgesine tıklayarak manyetik montaj ilişkisi kilidini etkinleştirin.

Manyetik montaj ilişkilerini etkinleştirmek için Araçlar > Manyetik Montaj İlişkisi AÇIK/KAPALI öğesine tıklayın.

Bağlantı Noktaları Arasında Dolaşma

Manyetik montaj ilişkisine sahip bir bileşen eklerken klavye kısayollarını kullanarak bağlantı noktaları arasında geçiş yapabilirsiniz. Hareketli bileşen üzerindeki bağlantı noktaları arasında geçiş yapmak için sol köşeli parantez [ tuşunu kullanın. Statik bileşen üzerindeki bağlantı noktaları arasında geçiş yapmak için sağ köşeli parantez ] tuşunu kullanın.

Klavye kısayollarını kullanarak bağlantı noktaları arasında geçiş yapmak için:

Bir manyetik montaj ilişkisinde kullanılacak bileşeni seçin. Bileşen seçiliyken bağlantı noktaları arasında geçiş yapmak için [ veya ] tuşunu kullanın.

Klavye kısayollarını özelleştirmek için:

  1. Montajı açın ve Araçlar > Özelleştir > Klavyeöğelerine tıklayın.
  2. Kategori bölümünde Diğerleri'ni seçin.
  3. Klavye kısayolunu değiştirmek için Komut bölümünün altında, Döngü bağlantı noktası (hareketli bileşen) veya Bağlantı noktası geçişi (statik bileşen) seçeneğini belirleyin.

Örnek - Manyetik Montaj İlişkileri

Bu örnekte, montajdaki bir zeminde iki tren hattını bağlamak için manyetik montaj ilişkileri kullanılmaktadır.

Bu örnekteki adımlar şöyledir:
  • Bir zemin düzlemi (yer) oluşturma.
  • İlk (düz) tren hattına bir bağlantı noktası ekleme.
  • İkinci (eğri eksenli) tren hattına bir bağlantı noktası ekleme.
  • Hatları montaja ekleme ve bunları iliştirmek için manyetik montaj ilişkileri kullanma.
  1. Zemin düzlemini oluşturmak için zemin montajı grafik alanında açıkken Ekle > Referans Geometrisi > Zemin Düzlemi öğesine tıklayın.

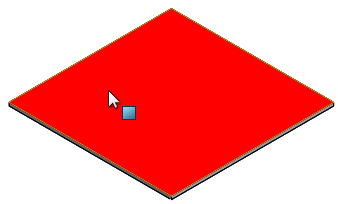

  2. Grafik alanında, Zemin Düzlemi'nin üst yüzüne tıklayın.

  3. öğesine tıklayın.
  4. İlk hatta bir bağlantı noktası eklemek için düz tren hattı grafik alanında açıkken Araçlar > Öğe Yayımcısı öğesine tıklayın.
  5. Grafik alanında, Zemin Düzlemi için gösterilen yüze tıklayın.

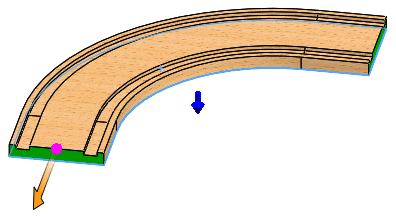

  6. Bağlantı Noktaları altında Bağlantı noktası için gösterilen kenarı seçin.

    Bir doğrusal kenar seçtiğinizde orta nokta seçilir.

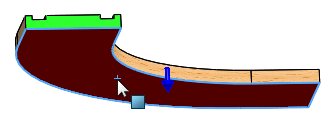

  7. Bağlantı yönü için gösterilen yüzü seçin.

  8. Bağlayıcı Ekle seçeneğine tıklayın.

  9. öğesine tıklayın.
    FeatureManager tasarım ağacı, Zemin Düzlemi ve Bağlantı Elemanı1'i içeren Yayımlanmış Referanslar'ı içerecek şekilde güncellenir.
  10. İkinci hatta bir bağlantı noktası eklemek için eğri eksenli tren hattı grafik alanında açıkken Araçlar > Öğe Yayımcısı öğesine tıklayın.
  11. Grafik alanında, Zemin Düzlemi için gösterilen yüze tıklayın.

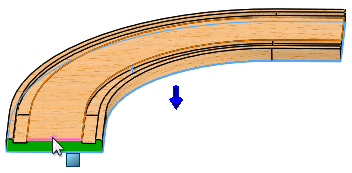

  12. Bağlantı Noktaları altında Bağlantı noktası için gösterilen kenarı seçin.

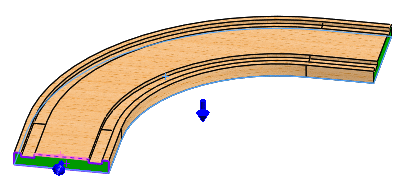

  13. Bağlantı yönü için gösterilen yüzü seçin.

  14. Bağlayıcı Ekle seçeneğine tıklayın.

  15. öğesine tıklayın.
    FeatureManager tasarım ağacı, Zemin Düzlemi ve Bağlantı Elemanı1'i içeren Yayımlanmış Referanslar'ı içerecek şekilde güncellenir.
  16. Varlıkları montaja eklemek için zemin montajı grafik alanında açıkken Bileşen Ekle (Montaj araç çubuğu) öğesine veya Ekle > Bileşen > Mevcut Parça/Montaj seçeneğine tıklayın.

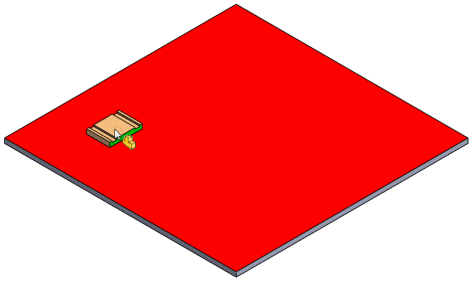

  17. PropertyManager'daki Belgeleri aç alanında, düz hattı seçin ve imleci, iliştirilen hatla birlikte şekilde gösterildiği gibi grafik alanına sürükleyin.

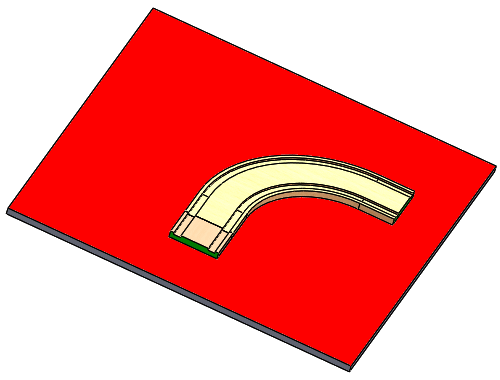

  18. Hattı zemine yerleştirmek için tıklayın.
    Zemin montaj ilişkileri eklendiğinden, hatla zemin arasında montaj ilişkisi oluşturulur.

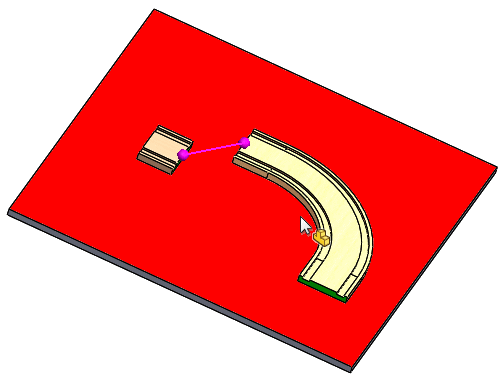

  19. PropertyManager'daki Belgeleri aç alanında, eğri eksenli hattı seçin ve imleci, iliştirilen hatla birlikte şekilde gösterildiği gibi grafik alanına sürükleyin ancak bırakmayın. Eğri eksenli hattı düz hatta doğru sürüklerken, eğri eksenli hat yaklaştıkça beliren manyetik montaj ilişkisi yakalama hattına dikkat edin.

  20. Eğri eksenli hattı, düz hattı yakalayacağı şekilde serbest bırakmak için tıklayın.
