Örnek: Parça Düzeninin Seçilmesi

Bir taban parçasıyla başlayarak montajlar oluşturmak için TolAnalyst'i kullanın. Sonra montaj tamamlanana kadar bir kerede bir parça ekleyin. Bu yöntem üretimdeki çok sayıda montajın bir araya getirilişine benzer.

TolAnalyst'in kullandığı montaj sıralamasını ayarlamak için Montaj Sıralaması PropertyManager'ını kullanın. Parçaları montajlamada izlediğiniz sıralama, bitmiş montajdaki unsurlar arasındaki ilişkileri etkileyebilir. Hangi düzenin istenen sonucu verdiğini belirlemek ve fikstürlerin gerekli olup olmadığını tespit etmek üzere bir montaj için bir dizi etüt oluşturabilirsiniz.

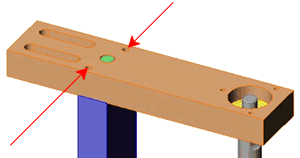

Bu montajda üst levha şaft montajını konumlandırır ve destekler. Üst levha yeşil renkli bir pres geçme pimi yoluyla “L” şekilli taban parçasına sabitlenmiştir.

Şaftın bağlanma olmadan dönebilmesi amacıyla rulman delgileri arasındaki hizayı sürdürmek için gerekli toleransları tespit etmek üzere etütler oluşturabilirsiniz.

	Montaj Sıralaması 1. Senaryo:
1.	“L” köşebendi
2.	üst levha
3.	pim
4.	rulmanlar
5.	şaft

Bu montaj sıralamasında uygun hizalamayı sağlamak için rulman delgilerinin potansiyel ötelemesini (eş eksenlilik) değerlendirebilirsiniz.

Yukarıdaki senaryo için gerekli toleranslar üretim açısından fazla maliyetliyse, üst levhanın yalnızca şaft montajını desteklemek için kullanıldığı farklı bir montaj sıralaması kullanarak ikinci bir etüt gerçekleştirebilirsiniz.

	Montaj Sıralaması 2. Senaryo:
1.	“L” köşebendi
2.	alt rulman
3.	şaft
4.	üst rulman
5.	üst levha (doğrudan şaft ve rulmanla eşleştirdiğiniz)
6.	pim
	Bu etüt için ölçü, pimi yerleştirmek için kullanılan delikler arasındaki hizadır.

İlk etüt uygun olmadığı için bu etüdün de üretim için fazla maliyetli olması olasıdır. Fakat elde edeceğiniz sonuçları, üst levhadaki deliğin yerine kullanılabilecek yuvalı bir deliğin uzunluğunu belirlemek için kullanabilirsiniz.
