Yüzdürmesiz Sabit Bağlantı Elemanı Montajı

Bağlantı elemanı yüzdürmesi olmadan en kötü durum senaryosunu değerlendirmek için:

  1. Değerlendirilecek montajı açın.
  2. Bir TolAnalyst etüdü oluşturun ve Sonuç PropertyManager'ına gidin.
  3. Analiz Parametreleri altında Pim ve bağlantı elemanlarını yüzdür'ü temizleyin.
    Bu örnekte, Analiz Özeti altında toplam 3 mm'lik bir aralık için Min 48,5 ve Maks 51,5'tir.

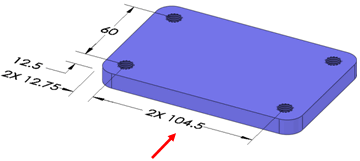

En kötü durum minimumunu sağlamak için üst levha dişli delik çapı 0,5 konum toleransı dikkate alındığında, TolAnalyst 105 temel ölçümlendirmesini dişli delikler arasında 104,5'te simüle eder.
Eksen destekleri için TolAnalyst boşluk deliklerini 11,5'lik LMC'lerinde simüle ettiğinde, konum toleransı sonucu 1,0'dır ve datum B'den deliklere kadar olan 27,5'lik temel ölçümlendirmenin 28 olarak hesaplanmasını sağlar.

Bağlantı elemanı yüzdürme seçeneği temizlenmiş olarak parçaları montajlayan TolAnalyst, eksen desteklerindeki boşluk deliklerini dişli delikler üst levhada olacak şekilde eşmerkezli olarak hizalandırır ve en kötü durum minimumu 48,5 olur.
