Yüzdürmesiz Yüzen Bağlantı Elemanı Montajı

Bağlantı elemanı yüzdürmesi olmadan en kötü durum senaryosunu değerlendirmek için:

  1. Değerlendirilecek montajı açın.
  2. Bir TolAnalyst etüdü oluşturun ve Sonuç PropertyManager'ına gidin.
  3. Analiz Parametreleri altında Pim ve bağlantı elemanlarını yüzdür'ü temizleyin.
    Bu örnekte, Analiz Özeti altında, toplam 4 mm'lik aralık için Minimum 48 ve Maksimum 52 olur .
En kötü durum minimumuna ulaşmak için 1 pozisyon toleransı ile sonuçlanan 11 LMC boyunda üst plakaların delik boşluklarını hesaplar. TolAnalyst ardından 104'teki delik boşlukları arasında105 temel ölçümlendirmeyi simule edebilir.
Aks destekleri için TolAnalyst 11 LMC boyunda delik boşluklarını hesaplarken ortaya çıkan pozisyon toleransı 1,0 olup, 28 de hesaplanabilmesi için datum B'den 27,5 temel ölçümlendirmeyi mümkün kılar.

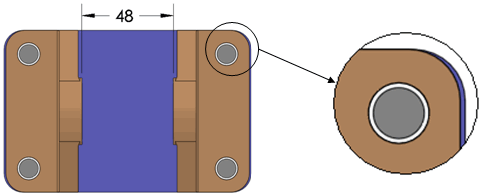

Bağlantı parçası yüzdürme seçeneği temizlenmişken parçaları monte etmek için TolAnalyst üst plakadaki dişli delikler ile eşmerkezli aks desteklerindeki delik boşluklarını hizalar; maksimumu 48 olan bir en kötü duruma yol açar.
