Kozmetik diş açma davranışı, kullanılabilirliği artırmak için değiştirilmiştir.
Bu işlev, SOLIDWORKS 2022 ve sonraki sürümlerde oluşturulan yeni parçalar için geçerlidir. Bu işlevi eski parçalara uygulamak ve bunları yükseltmek için FeatureManager
®
tasarım ağacında parça düğümüne
sağ tıklayın ve
Kozmetik diş açma unsurlarını yükselt öğesini seçin.
SOLIDWORKS 2022 ve sonraki sürümlerde oluşturulan parça şablonlarında Derinlik ve unsur sahipliğinin eski işlevselliğini koruyabilirsiniz. Parça şablonlarında, kozmetik diş açmalar eklemeden önce öğesine tıklayın ve Yeni kozmetik diş açma davranışını yeni parçalara uygula seçeneğinin işaretini kaldırın. Bu seçenek, yeni parça şablonları için varsayılan olarak belirlenir. Eski parça şablonları için bu seçeneğin işareti varsayılan olarak kaldırılır. Bu seçenek yalnızca yeni parça şablonları için etkindir; parça belgeleri için devre dışıdır.
komutunu kullanırsanız aynalanan parça, taban parçasından kozmetik diş açmanın davranışını devralır. Örneğin, taban parçası SOLIDWORKS 2021'de oluşturulmuşsa aynalanan parça, taban parçasından kozmetik diş açmaların eski davranışını devralır.
SOLIDWORKS, bir kenarın konumunu değiştiren alt unsurların yaptığı değişikliklerden bağımsız olarak,

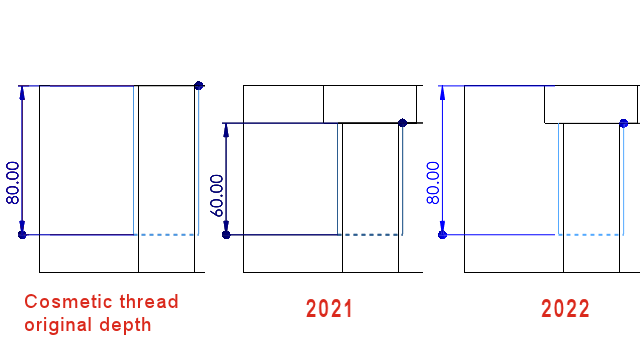

Derinliği kenarın orijinal konumundan ölçer. Yukarıdaki görüntüde, orijinal diş derinliği, kesme ekstrüzyonunun kenarından 80'dir. Bu kenarın konumunu değiştiren ikinci bir kesme ekstrüzyonu eklerseniz kozmetik diş açma, orijinal diş derinliğini 80 mm olarak korur.

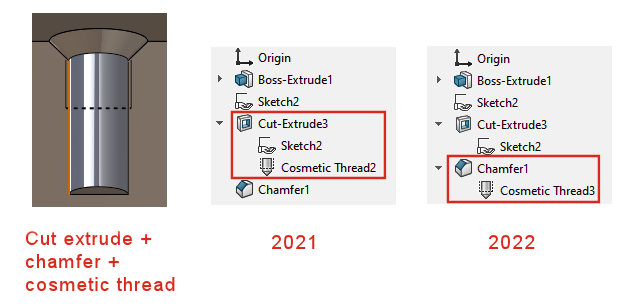

Kozmetik diş açmalar, yüzü diş eklemek için seçilen ortak kenarı paylaşan FeatureManager tasarım ağacındaki en son unsura aittir. Aşağıdaki görüntüde, kesme ekstrüzyonu oluşturur, pah ekler, ardından pah kenarından kozmetik diş açma eklersiniz. SOLIDWORKS
® 2022'de, yüzü kozmetik diş açmayla ortak kenarı paylaştığı için pah unsuru kozmetik diş açmanın sahibidir.
