SOLIDWORKS Electrical Schematic - Alıştırma 12
Bu alıştırma, mevcut bir antetten yeni bir antet oluşturmanıza olanak tanır. Özelliklerinin ve grafiklerinin değiştirilmesi için bu yeni antetin düzenlenmesi gerekir.
Programı ilk defa kullanıyorsanız alıştırmanın PDF dosyasını açıp sonuna kadar okuyun. Belgeyi yazdırmanız önerilir.
Yeni bir antet oluşturma
"A3 biçimi – 10 sütun – Türkçe başlıklar" antetine dayanan Eğitim başlıklı yeni bir antet oluşturun.
1. Antet yönetimini açın
|
Menü: Kütüphane > Antet yönetimi |
2. Antet yönetiminde TR_FDP_BASEA3CA_EN antetini seçin (ISO 216 - A3 - İngilizce)
3. Antetin bir kopyasını oluşturmak için Kopyala ve Yapıştır komutlarını kullanın.
4. Yeni anteti seçin ve adını değiştirmek için Özellikler simgesine tıklayın.
|
Antet yönetimi: Özellikler |
Anteti düzenleme
Yeni oluşturulan anteti düzenleyin.
1. Eğitim antetini seçin ve Açık simgesine tıklayın.
|
Antet yönetimi: Aç |
A4 biçimine dönüştürmek için 0,707 ölçek faktörü kullanın.
2. Ölçeği değiştirmek için Çiz menüsündeki Ölçek komutunu kullanın. Taban noktası, (0,0) koordinatlarında olmalıdır.
|
Menü: Değiştir > Ölçek |
Antetteki revizyon tablosu dışında tüm öznitelikleri silin. Bu yeni antet aşağıdaki verilerin yayılmasına olanak tanımalıdır:
Müşteri adı
Proje sözleşme numarası
Tanım - elektrik projesinin 1. satırı
Elektrik projesinin çevrilebilir verileri 4
Yer işareti
Bölüm açıklaması
Çizen
Tarih
Teknik resim konumunun tanımı |
3. Öznitelikleri eklemek için en iyi yol, Anteti düzenle menüsünün Öznitelik ekle komutunu kullanmaktır.
|
Menü: Anteti düzenle > Öznitelik ekle |
Bir özelliğin bağlam menüsündeki Özniteliği değiştir komutunu da kullanabilirsiniz. |
4. Eklemek istediğiniz öznitelikleri listeden seçin.
5. Antete eklenen özniteliğin bir bağlam menüsü vardır. Burada, yazı tipi, boyut, yaslama veya renk gibi stil unsurlarını değiştirmenizi sağlayan Özellikler komutunu bulabilirsiniz. Bu seçenek, kenetlenebilir panelde de (Özellikler sekmesi) bulunmaktadır.
Elektrik projesi dili ne olursa olsun, konum tanımının her zaman İngilizce olduğundan emin olun.
6. Öğeleri çevrilebilir bilgilerle yayan bir özniteliğin dilini değiştirmeyin. Dil kodunu L1 karakterleriyle değiştirmeniz yeterlidir, örneğin İngilizce için EN gibi.
Konum tanım verileri #FOLIO_LOC_TZ_0_L1 özniteliğiyle ilişkilendirilmiştir
Elektrik projesi dili değiştirildiğinde verilerin İngilizce kalması için öznitelikleri aşağıdaki gibi değiştirin: #FOLIO_LOC_TZ_0_EN |
Antetin genişliği boyunca 8 adet sütun elde edecek biçimde grafikleri düzenleyin. Sütunun numarasını yayan öznitelikleri yerleştirin.
Antet özellikleri
Antet özelliklerini A3'ten A4 biçimine dönüştürülecek biçimde güncelleyin.
1. Antet yönetiminde, Eğitim antetini seçin ve Özellikler simgesine tıklayın.
|
Antet yönetimi: Özellikler |
Antet dosyasını kapatmadıysanız Kenetlenebilir panelin Özellikler sekmesini kullanabilirsiniz. |

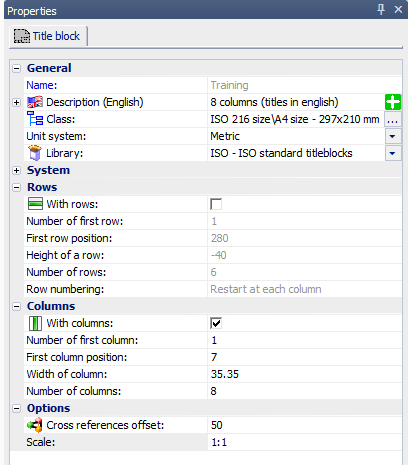

2. Özellikleri aşağıda gösterildiği şekilde girin.
Anteti kontrol etme
Bu anteti kullanacak yeni bir elektrik projesi oluşturun. Elektrik projesinin farklı seviyelerinde gereken bilgileri girin ve çapraz referansları kullanarak basit bir şema oluşturun. Bunun Ek 12 ile uyumlu olduğundan emin olun.
