名称
-
指定角色名称。此名称显示在“协同”或“装配体”树中，并且是默认的工具提示文本。
|
-
冻结
-
防止在视口中选择角色。可以在“协同”窗格中选择角色。可以更改属性值，但不能通过拖动来移动角色。尚未将冻结角色附加到磁力线。选择下列内容之一：
|
无冻结
|
角色尚未冻结。 |
|
冻结
|
角色在 Composer Player 和 Composer 中冻结。 |
|
仅在播放器中冻结
|
角色仅在 Composer Player 中冻结（当设计模式  关闭时，在 Composer 中冻结）。 |
|
-
不透明度
-
指定不透明度，从 0（透明）至 255（实体）。
|
-

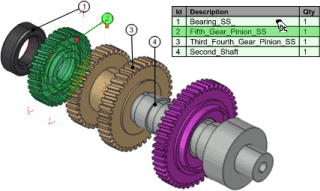

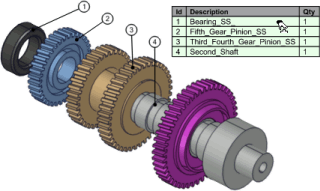

模型突出功能
-
当鼠标指针悬浮在 BOM 表格中的相应行上方时，突出功能几何图形角色和标注。要禁用突出功能，请清除此选项。
 |
 |
| 已禁用 |
已启用 |
注:
- 此外，还必须启用应用程序首选项。
- BOM 突出功能是单向的：突出功能几何图形角色或标注不会突出功能 BOM 表格中的相应行。
|
-
更新
-
如果没有自动更新，则更新 BOM 表格。要更新表格，请单击继续。
|
|
过滤
|
-
过滤可视标注
-
仅显示具有可视编号的几何图形角色的 BOM 表格条目。当编号可视性发生变化时，BOM 表格自动更新。 注:
如果没有任何可视编号，将显示整个 BOM 表格。
|
-
BOM ID 编号
- （当选择了过滤可视编号时可用。）仅为带有显示 BOM ID 的可视编号的几何图形角色（即编号的文本属性设置为 BOM ID 的角色）显示 BOM 表格条目。
|
|
文本
|
-
字体
-
指定字体集、样式和最大的 BOM 表格文本大小。实际的字体可能会更小，具体取决于表格内容和为表格分配的空间。
|
-
大小
-
指定文本的大小（以点为单位）。默认大小由字体大小指定（在 [默认] 文档属性 - 纸张空间中）。
注:
-
字体（大小）和大小属性已链接。
- 由于大小是作为像素存储在 Composer 文件中，因此更改屏幕分辨率 (DPI) 会更改渲染的文本大小。
|
|
放置
|
-
位置
-
指定 BOM 表格位于视口中的位置：
-
自由 - 能够手动放置并调整面板的大小。左侧、顶部、宽度和高度属性（以毫米为单位）仅在选中自由时可用。
-
底部、顶部、左侧、右侧 - 将面板放置在指定的位置。占用纸张空间 (%) 属性确定面板的大小。
注:
面板大小定义最大的 BOM 表格大小。实际的 BOM 表格可能会更小，取决于表格的内容和指定的字体大小。
|
-
占用纸张空间 (%)
-
（当位置为自由时不可用。）指定 BOM 表格可以占用的纸张空间的最大百分比。实际的 BOM 表格可能会更小，取决于表格的内容和指定的字体大小。
注:
需要时，此选项覆盖字体大小。
|
-
左
-
指定到纸张空间左侧边线的距离（以毫米为单位）。
|
-
上
-
指定到纸张空间顶部边线的距离（以毫米为单位）。
|
-
宽度
-
指定面板宽度（以毫米为单位）。
|
-
高度
-
指定面板高度（以毫米为单位）。
|
|
阴影
|
-
显示
-
显示 2D 面板下的阴影，为角色创建 3D 效果。
 |
 |
| 已禁用 |
已启用 |
|
-
预设
-
允许您选择阴影属性的预定义组合：
 |
右下角 |
 |
光晕 |
 |
底部 |
 |
凹凸 |
 |
用户（修改预设时自动选定） |
|
-
距离
-
指定相对于面板中心的阴影偏移（以毫米为单位）。
 |
 |
| 3 mm |
15 mm |
|
-
方向
-
指定相对于面板右侧的阴影位置（以度 (º) 为单位）。
|
-
不透明度
-
指定阴影不透明度，从 0（透明）至 255（不透明）。
 |
 |
| 50 |
255 |
|
-
模糊
-
指定阴影清晰度，从 0（清晰）至 20（非常模糊）。
 |
 |
| 0 |
20 |
|
|
BOM 颜色
|
-
标题文本颜色
-
指定标题行的文本颜色。
 |
 |
| 默认颜色 |
自定义颜色 |
|
-
标题填充颜色
- 指定标题行的填充颜色。
|
-
行文本颜色
- 指定除标题以外的所有行的文本颜色。
|
-
奇数行填充颜色
- 指定奇数行的填充颜色。
|
-
偶数行填充颜色
-
指定偶数行的填充颜色。
|
