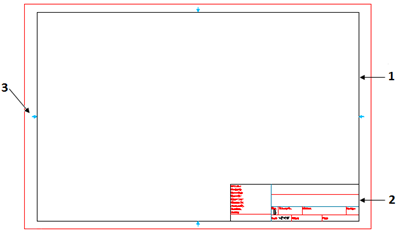

将框架和标题块添加至工程图

在设计流程的任何状态下，您都可以在模型和图纸模式中将框架和标题块添加到工程图。

1. 请执行以下操作之一：
   • 在功能区上，单击机械 > 框架 > 插入。
   • 在菜单上，单击机械 > 框架 > 插入。
   • 键入 TB_Frame。
2. 在 Toolbox - 框架和标题块对话框中，指定框架大小和标题块。
   默认情况下，您只能从活动标准中指定框架大小和标题块。 如果要使用其他标准的框架大小和标题块，请选择显示所有标准。 标准列表会显示所有可用的工程图标准，您可以从其他标准中选择框架和标题块。
3. 请执行以下操作之一：

   选项	描述
   指定插入比例。	在比例下，选择以下设置： 在比例列表中，指定插入框架时要使用的比例。 该列表显示所有可用的比例。 从“系统选项”页面，您可以在“选项”对话框中添加新的自定义比例。 （可选）单击使用默认缩放列表以使用自定义比例，例如 1:4、1:2；当您选择此选项时，这些比例将出现在比例列表中。 执行重新缩放。 根据新的比例调整文本对象和标注。 如果比例不是 1:1，则在插入框架后，您必须指定要重新缩放的对象。 单击确定后，框架会显示为粘附到光标，您可以将其放置在图形区域中。
   指定框架区域。	单击指定区域。 在图形区域中，指定定义矩形的两个对角线点用于带有标题块的框架。 单击确定。 重新调整框架和标题块的大小，以适合指定的矩形区域，然后将其插入。 将自动计算比例。 您不能在图纸模式下指定框架区域。

4. 在编辑图块属性值对话框中，指定图块属性的值。
5. 单击确定。
   插入带有指定值的框架和标题块。
6. 如果您选择了执行重新缩放选项，请选择要重新缩放的文本对象和标注，然后按 Enter 键。
   这些对象将被重新缩放。 它们的位置不会改变。
