创建二维螺线

要创建二维螺线：

  1. 请执行以下操作之一：
    • 在功能区上，单击主页 > 绘制 > 螺旋线。
    • 在菜单上，单击绘制 > 螺旋线。
    • 键入 Helix。

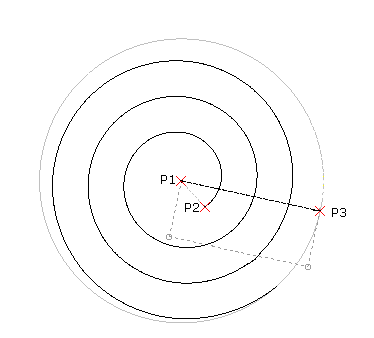

  2. 在图形区域中，指定底面中心点 (P1) 以定义二维螺线位置。
  3. 请执行以下操作之一：
    • 指定一点 (P2) 以定义底面半径。 此点将定义起点。

    • 或按以下步骤：
      1. 键入数值以定义底面半径。
      2. 设置起始角度。
    • 设置直径：
      • 指定底面直径。
      • 指定起点或键入起始角度的值。
  4. 设置顶面半径 (P3) 或指定直径选项及顶面直径。

  5. 指定方向和旋转选项。 例如，设置转数为 5。
  6. 设置螺旋线的高度为 0（零）。

您可以使用对象夹点或属性调色板修改螺线。
