创建 3D 螺旋线

要创建 3D 螺旋线：

  1. 请执行以下操作之一：
    • 在功能区上，单击主页 > 绘制 > 螺旋线。
    • 在菜单上，单击绘制 > 螺旋线。
    • 键入 Helix。

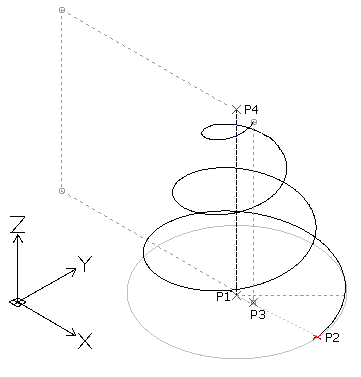

  2. 在图形区域中，指定底面中心点 (P1) 以定义螺旋线位置。
  3. 请执行以下操作之一：

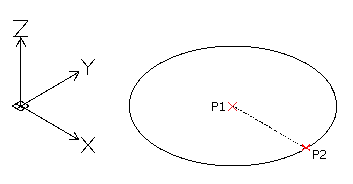

    • 指定一点 (P2) 以定义底面半径。 此点将定义螺旋线的起点。

    • 或按以下步骤：
      1. 键入数值以定义底面半径。
      2. 指定起始角度。
    • 设置直径：
      1. 指定底面直径。
      2. 指定起点或键入起始角度的值。

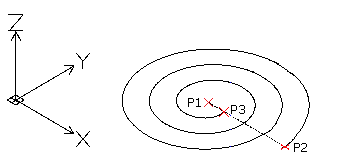

  4. 指定顶面半径 (P3) 或指定直径选项和顶面直径。

    顶面半径（或直径）的默认值始终为底面半径或直径的值。 使用顶面半径或直径的默认值创建 3D 圆柱螺旋线。

  5. 指定螺旋线的高度 (P4)。 根据需要设置以下选项。

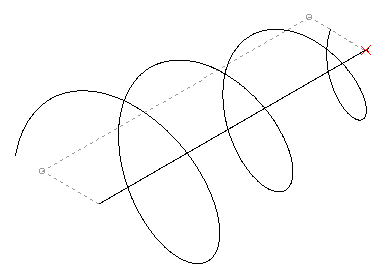

    • 轴端点。 端点定义轴的长度和螺旋线的方向。

      您可以在 3D 环境的任意位置指定轴的端点。 使用此选项绘制一定角度的螺旋线。

    • 方向。 设置螺旋线扭转的方向。
    • 螺距。 设置螺旋线两次旋转之间的距离。
    • 旋转。 设置转数。
  6. 按 Enter。

您可以使用对象夹点或属性调色板修改螺旋线。
