创建自定义工程图框架和标题块文件

软件为每个工程标准提供一组预定义的工程图框架和标题块。 此外，您还可以根据您的要求创建自定义框架和标题块。

要在其他工程图中使用自定义框架和标题块，您必须以 DWG 格式创建和保存，并将它们存储在特定文件夹中，这些操作与标准工程图类似。

您可以在“选项”对话框中更改框架和标题块文件的默认位置。 您可以根据需要添加任意数量的位置。

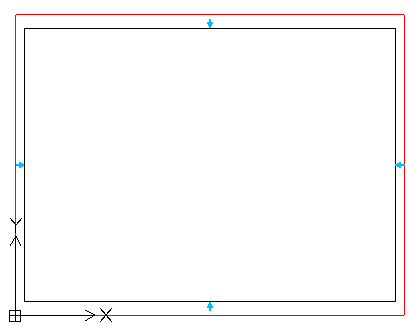

  1. 要创建自定义框架：
    1. 在空白的新工程图中，使用标准命令和对象绘制形成框架的以下元素：
      • 外矩形： 使用 (0,0) 点作为左下角创建一个矩形
      • 内矩形
      • 中心标记： 使用几何对象在内矩形的每一侧绘制中心标记。

    2. 保存文件。
      为清楚起见，您可以使用以下命名规则： 语言_标准_(大小)。 例如，EN_ANSI Inch_A（8.5 x 11 英寸）。
    3. 要标识框架范围，请将一个简单注释添加到矩形的以下角：
      • 左下角： FRAME_LL
      • 右上角： FRAME_UR
      • 右下角： FRAME_LR

      文本夹点应与矩形夹点完全匹配。

    4. 将工程图放置在“选项”对话框中指定的位置。

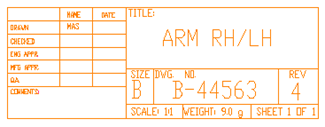

  2. 要创建自定义标题块：
    1. 在空白的新工程图中，使用标准命令绘制形成标题块的以下元素：
      • 边界： 使用 (0,0) 点作为右下角创建一个矩形。
      • 分区线： 根据需要为标题块布局绘制线条。
      • 页眉： 绘制定义标题块页眉的线条。

    2. 保存文件。
      为清楚起见，您可以使用以下命名规则： 语言_标准_标题块。 例如，EN_ANSI Inch_TitleBlock。
    3. 定义块属性，并根据需要将它们放置在标题块中。
    4. 将工程图放置在“选项”对话框中指定的位置。
