在工程图中添加区域剖面线或填充阵列时指定以下属性。
要打开区域剖面线/填充 PropertyManager：
- 在工程图文档中，选择一模型面、闭环草图轮廓线段或由模型边线和草图实体组合所邻接的区域。
- 单击区域剖面线/填充
（注解工具栏），或单击。
属性
|
填充
|
将剖面线图样应用到某区域。 选中后，您可以设置 剖面线图样、剖面线图样比例  和 剖面线图样角度  。 |
|
单色
|
将黑色填充色应用到某区域。
|
要更改填充色，可选择图形区域的填充色，然后单击线型工具栏上的 线条颜色
 。您不能在剖面视图中更改区域剖面线的颜色。
|
|
无
|
删除某区域的剖面线或填充色。
|
加剖面线的区域
|
局部范围
|

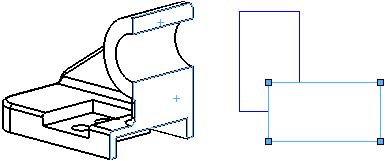

将区域剖面线或填充色应用到以模型边线或草图实体为边界的闭合区域。 |
|
|
边界
|
将区域剖面线或填充色应用到作为所选边界或面的模型边线和草图实体的组合区域。 |
|
图层
将区域剖面线或填充色应用到指定的工程图图层。
