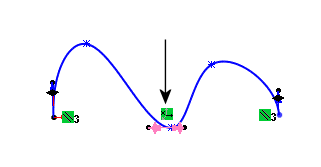

3D 草图中的草图几何关系 2D 草图中可用的许多几何关系都可用于 3D 草图。 3D 草图绘制支持的额外草图几何关系包括：通过曲面上一点的直线之间的垂直几何关系。 在一个草图基准面上生成的 3D 草图实体与在其他草图基准面上生成的 3D 草图实体之间的几何关系。 饶同一基准面上生成的 3D 草图之间的对称几何关系。 未应用几何关系 应用了对称几何关系 带样条曲线控标的几何关系，如沿轴上或控标之间的几何关系。 沿 X 轴的几何关系高亮显示 中点几何关系。 相等几何关系。 在面和样条曲线之间的相切或相等曲率几何关系。 圆弧和其他草图实体之间的几何关系。 圆弧之间的几何关系，如同轴心、相切或相等。 在直线和基准面之间，或在两个点和基准面之间应用的'正视于'。 在 3D 草图中，您可沿整体 X 轴、整体 Y 轴、或整体 Z 轴绘制实体。 具有在垂直基准面上生成的垂直线的圆弧 具有至实体间中点的相切线和垂直线的圆弧 在垂直基准面上生成的相等圆弧 圆锥和 3D 草图直线之间的同轴心和垂直几何关系。 锥形实体和 3D 直线草图 实体之间的同轴心几何关系 实体之间的垂直几何关系 父主题3D 草图绘制 样条曲线的与面相切几何关系 3D 草图绘制工具
