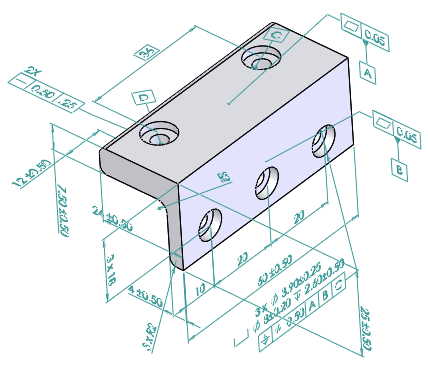

零件的 DimXpert 是一组工具，这些工具可依据 ASME Y14.41-2003 和 ISO 16792:2006 标准的要求对零件应用尺寸和公差。然后，您可以在 TolAnalyst 中使用公差对装配体进行堆栈分析，或在下游 CAM、其它公差分析或测量应用程序中进行分析。
在下，将总绘图标准设置为 ANSI (ASME) 或 ISO。
特征
对 DimXpert 而言，特征指制造特征。例如，在 CAD 领域所生成的"壳"特征，在制造领域是一种"袋套"特征。
本软件支持如下制造特征：
- 凸台
- 倒角
- 圆锥体
- 圆柱
- 离散特征类型
- 圆角
- 柱形沉头孔
- 锥形沉头孔
- 简单直孔
- 相交圆
- 相交直线
- 相交基准面
- 相交点
- 凹口
- 基准面
- 袋套
- 槽口
- 曲面
- 宽度
- 球体
