范例：使用局部视图

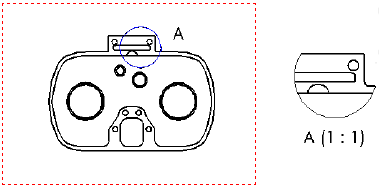

左边的活动视图显示绘制的轮廓(圆)和轮廓标号(A)。右边的局部视图显示局部视图标号，此显示轮廓标号(A)和比例(1:1)。

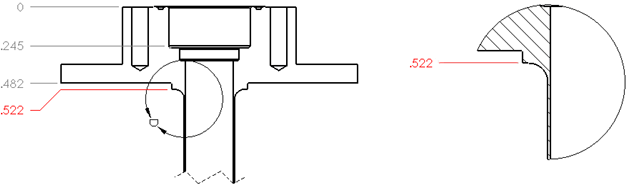

在父视图中插入尺寸链时，尺寸会继续留在局部视图中。局部视图会使用父视图中现有的 0 点。反之，当您将尺寸链插入到局部视图并在父视图中应用尺寸链时，父视图会使用局部视图中的 0 点。
