工程图中的爆炸视图

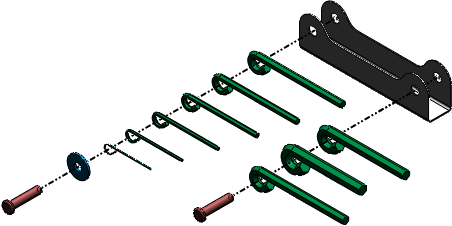

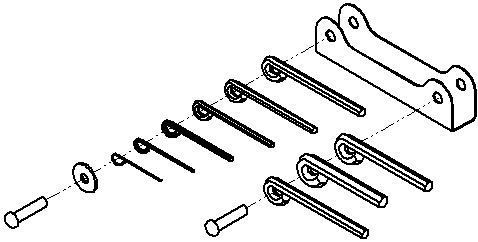

您可从现有的爆炸装配体视图生成爆炸工程图视图。实际视图是模型视图，通常处于等轴测方位。

要生成爆炸工程图视图：

  1. 在装配体中：
    1. 创建新配置。 有关详细信息，请参见手动创建配置。
    2. 生成爆炸视图。 有关详细信息，请参见装配体中的爆炸视图。
  2. 在工程图中：
    1. 使用爆炸视图所需的方位插入装配体的模型视图。 有关详细信息，请参见模型视图。

    2. 右键单击工程图视图，然后单击属性。
    3. 在 配置信息 下的 工程图视图属性 对话框中，选择在爆炸或模型断开状态下显示。
    或者，要显示处于爆炸状态的所有工程图视图，您可以：
    • 右键单击工程图视图，然后单击以爆炸状态显示。
    • 在 参考配置 下的 工程图视图 PropertyManager 中，选择在爆炸或模型断开状态下显示。
