展开钣金折弯

您可以下列方法展开钣金零件中的折弯：

  • 要展开整个零件 ， 如果平板型式1特征存在，解除压缩平板型式1特征，或单击“钣金”工具栏上的展开 Tool_Flatten_Sheet_Metal.gif。
    当您解除压缩平板型式1特征时，折弯线默认为显示。若要隐藏折弯线，请展开平板型式1，用右键单击折弯线，然后选择隐藏。
    当您以此方法展开整个零件时，将应用角落处理以生成干净、展开的钣金零件。
  • 要展开整个零件 ， 如果加工-折弯1特征存在，解除压缩加工-折弯1，或单击“钣金”工具栏上的展开 Tool_Flatten_Sheet_Metal.gif。
  • 若要展开一个或多个单独折弯，则需添加 展开 Tool_Unfold_Sheet_Metal.gif 特征。
    为使系统性能更快，只展开和折叠您正在操作项目的折弯。例如，当您切割折弯，只展开此折弯。

使用边角处理

当您通过解除压缩平板型式特征来展开钣金零件时，角落处理会自动应用以生成一干净、展开的钣金零件。角落处理自动应用这样平板型式在制造中不会出错。

边角处理仅在展开状态下适用。这就是平板型式几何体与展开几何体不同的原因。如果您在 FeatureManager 设计树中解除压缩平板型式，则几何体与使用展开工具展开钣金零件的折弯时的几何体不同。

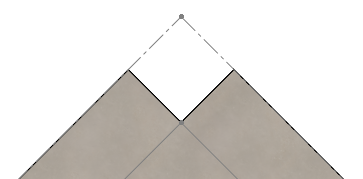

原始模型
不含边角处理的展开模型 带角落处理的展开模型

要关闭边角处理：

  1. 在 FeatureManager 设计树中，用右键单击平板型式1，然后选择编辑特征。
  2. 在 PropertyManager 中消除选取边角处理。
