比较实体的示例

在本例中，您将比较一个零件中的两个实体。

1. 打开具有多个实体的零件。
   在本例中，齿轮包含两个实体。 对于一个实体，齿轮齿的边缘是圆角的。 对于另一个实体，边缘不是圆角的。

   Gear1： 圆角边线	Gear2： 未圆角边线

2. 单击视图 > 显示 > 实体比较 。
3. 在 PropertyManager，设定以下选项：
   1. 对于源几何体，选择 Gear1
   2. 对于比较几何体，选择 Gear2
   3. 移动图例阈值滑块，以指定比例允许的偏差的绝对值。
      在本例中，移动滑块，使图例中的顶部和底部数字约为 1.00mm。
4. 单击 。

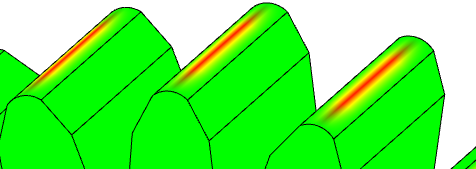

   在图形区域中，红色和黄色指示 Gear1 和 Gear2 不匹配的位置。
5. 要清除比较几何体图例，请在图形区域中右键单击图例，然后单击几何体比较 。
   要打开几何体比较 PropertyManager，请右键单击图例，然后单击几何体比较属性。
