创建形位公差符号

创建形位公差符号时，您可直接在图形区域中工作，当您逐单元格构建特征控制框时，界面会引导您完成操作。

借助单元特定上下文菜单和屏幕控标，您可以构建复杂的特征控制框，同时将焦点放在框架本身，而不是单独的对话框上。

此视频显示如何使用控标和特征控制框来创建几何公差符号。

要创建形位公差符号：

1. 执行以下操作之一：
   • 对于零件，单击形位公差 （MBD Dimension 工具栏）或单击 工具 > MBD Dimension > 形位公差 。请参阅零件的 DimXpert 概述。
   • 对于工程图，单击形位公差 （注解工具栏）或单击插入 > 注解 > 形位公差。
2. 在图形区域中，单击以放置符号。

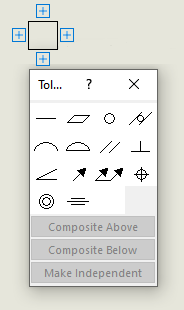

   特征控制框将出现，周围围绕着控标和公差对话框。


3. 在公差对话框和形位公差 PropertyManager 中指定选项。


4. 单击特征控制框周围的任何控标 以添加更多内容。


   根据控标的位置，有其他选项可用，例如：

   • 基准 。 为主要、次要及第三基准输入基准名称与材料条件符号。


   • 指示符。 允许您添加边框、公差和基准参考以确立公差区域的方向。
   • 新建框架。 创建其他框架。


   • 以下帧。 在帧下方添加文本。


   • 介于。 如果公差值适用于两个点或实体之间，指定点的标号。


   • 从-到。 如果公差值适用于一个点或实体和另一个点或实体之间，指定点的标号。


   • 单独要求。 在符号中添加 SEP REQT 标号。


   • 文本框。 允许您在符号中添加文本。
5. 单击 。
