Instant3D 活动剖切面

活动剖切面使您可以使用任何基准面动态地生成模型的剖面。

1. 选择一个平面或基准面，右键单击并选择活动剖切面。
   基准面大小取决于选定的面。 您可以通过拖动控标来重新调整基准面大小。 活动剖切面文件夹显示在 FeatureManager 设计树中，其中存储了所有活动剖切面。

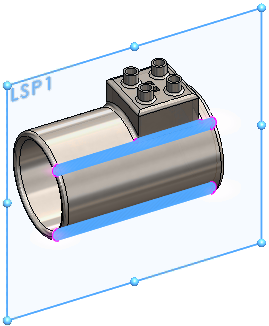

2. 在活动剖切面文件夹中，选择基准面并将其更名为 LSP1。
3. 单击图形区域中的任何地方。
   活动剖切面即会被取消激活且该平面的控标消失。 基准面三重轴也会消失。
4. 右键单击基准面的边界并选择适合零件。
   基准面尺寸增大，所以它能够剖断整个实体。



   其它快捷菜单项目允许您重设活动剖切面到原始状态或隐藏它。
5. 再次右键单击基准面的边界并选择显示三重轴。

6. 拖动三重轴的控标，以动态生成模型的剖面。
   标尺出现，以便您进行精确的测量。



   不可编辑的边线使用与可编辑边线不同的颜色。 您无法自定义这些颜色。

7. 您可以随时停止拖动活动剖切面，选择剖面轮廓以显示标尺，然后修改实体的几何模型。


   要测量实体，请单击工具 > 评估 > 测量并选择实体。


8. 您可以使用三重轴环旋转活动剖切面，从不同角度生成模型剖面。 您可使用量角器来设置精确的角度。


9. 用右键单击图形区域中的 LSP1，然后单击隐藏 。
   活动剖切面文件夹中的图标将反映基准面的所示状态。 您也可以单击隐藏三重轴 来临时隐藏三重轴。
