模型中的剖面视图

在零件或装配体文档的剖面视图中，模型看起来似乎被您所指定的基准面和面切除，从而显示模型的内部结构。

1. 在零件或装配体文档中，单击剖面视图 （视图工具栏）或视图 > 显示 > 剖面视图。
2. 在剖面视图 PropertyManager 的剖面方法下，请选择以下其中一个方法：

   选项	描述
   平面	通过选择一个、两个、三个基准面或平面定义剖面视图。
   分区	通过选择一个或多个区域定义剖面视图。 由选定基准面或面的交点以及模型的边界框来定义分区。 使用分区在模型的多个区域被切除的位置生成剖面视图。

3. 在截面视图 PropertyManager 中的截面选项下，选择如何计算截面偏移：
   • 参考基准面

     将垂直于当前定向的截面平面计算值。

   • 所选基准面

     将垂直于截面 1 中的选定平面计算值。

4. 在剖面 1 下，执行以下操作之一：
   • 单击前视 、上视 或右视 来指定剖面视图基准面，然后指定等距距离和旋转。
     如果剖面方法是分区，您将无法反转剖面方向。

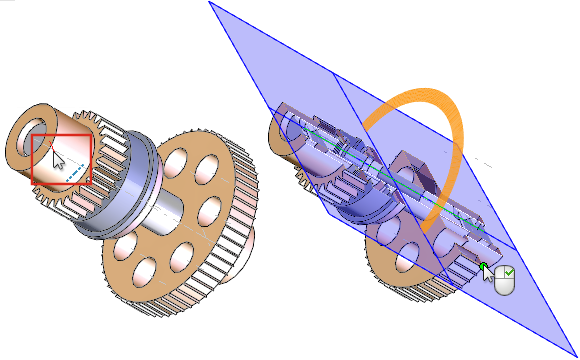

   • 单击选择边线或轴 以创建绕圆柱实体旋转的剖面视图。
     选择边线或轴 仅在剖面 1 中可用。
     1. 对于选择边线或轴 ，选择轴、临时轴、孔或者圆柱面或边线。
     2. 对于选择顶点或点 ，选择剖面视图基准面开始的顶点或点。
     3. 对于沿着轴旋转平面 ，指定剖面视图基准面绕轴的旋转角度（从所选顶点或点开始）。 您也可以拖动控标以指定旋转。

5. 若想以额外基准面或面剖切模型，选择剖面 2 和剖面 3，然后设定属性。
   除非已选择 剖面 2，否则 剖面 3 不可用。
6. 单击所选实体或所选零部件以分别生成零件或装配体的剖面视图。
7. 在所选零部件下选择以下项之一：

   选项	描述
   排除选择的“启用选择基准面”	所选实体或零部件将不进行剖切。 所有其它实体或零部件将进行剖切。
   包含所选	所选实体或零部件将进行剖切。 其它实体或零部件将不进行剖切。

8. 选择。
   此时选择基准面将出现，从而帮助您选择模型或已剖切区域内不可见的零部件。 选择基准面中心内的三重轴可用于控制选择基准面的位置和角度。
9. 拖动三重轴的中心球以查看隐藏的零部件。
10. 如果您已选择图形区域中剖面方法下的分区，则可选择一个或多个交叉区域。
11. 单击预览启用选择，以根据所选的剖面基准面位置和零部件或实体显示仅限图形的剖面预览。
    预览将隐藏剖切面、参考基准面、面轮廓和选择基准面。
12. 单击 。
    若想将模型返回到完整视图，再次单击 剖面视图 。
