分割钣金零件

您可以使用从单个实体生成多个实体的任何命令来生成多实体钣金零件。

使用特征工具栏上的下列命令可以将钣金零件分割为多个实体：

  • 拉伸切除
  • 旋转切除
  • 扫描切除
  • 放样切除
  • 边界切除
  • 分割

本主题描述的是分割命令的使用方法。

要使用分割命令分割钣金零件：

  1. 打开要分割的零件。
  2. 生成用于分割零件的草图。
  3. 选择分割 （特征工具栏）。
  4. 在 PropertyManager 中的剪裁工具下，选择草图。
  5. 单击切除零件。
  6. 在 所产生实体 的 下，指定要对其进行分割操作的实体。
  7. 此外也可为每个实体单击<无>标注，然后用另存为对话框进行保存。
    PropertyManager 中将出现这些实体的名称，而且图形区域将出现相应的标注。
  8. 单击 。
    现在，零件包含多个钣金实体。

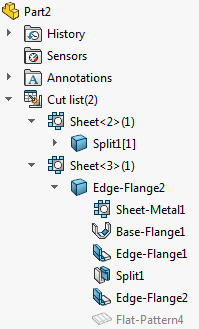

    在 FeatureManager 设计树中，切割清单中的实体会根据分割特征命名。

    当您向实体中添加特征时，切割清单名称将根据最新添加的特征而更改。 这里，当您添加边线法兰时，实体的名称将从 Split1[2]更改为边线-法兰 2。
