范例：使用垂直于原点特征

垂直于原点特征选项，用于重新确定与测量的从此处测量特征正交（垂直）的测量的方向。

示例 1

在此装配体中，底部支架的内部面为从此处测量特征。

构建算例以确定从从此处测量特征到顶部支架内部面的距离，如尺寸 100 所示。

清除垂直于原点特征后，评估尺寸 Y 与 Y 轴方向一致。

选择垂直于原点特征后，评估尺寸 N 垂直于原点特征。

示例 2

使用垂直于原点特征选项可造成不同的最糟情形装配体。在以下三个零件的装配体中，构建一个算例以确定两个与 Y 轴方向一致的终端管道的最大等距曲面。
左侧管道为从此处测量特征。
将这些公差用于耦合。

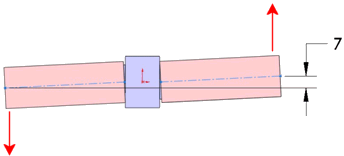

清除垂直于原点特征后，两个管道间的最大等距曲面为 7。

TolAnalyst 通过将左侧管道的外侧端向下倾斜、右侧管道的外侧端向上倾斜，评估与 Y 轴同一方向的算例。

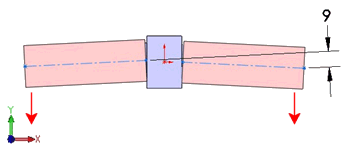

选择垂直于原点特征后，两个管道间的最大等距曲面为 9。
若要得出结果：
  • TolAnalyst 旋转 Z 轴周围的测量向量，使该向量垂直于左端管道的轴。
  • TolAnalyst 将两个管道的外侧端向下倾斜。
