SOLIDWORKS Electrical Schematic - 练习 #02
首先，此练习的目的是从模板创建一个新的电气工程并打开其属性以输入个人数据。然后，您必须选择该电气工程的语言。您将操作各电气工程元素，例如文件集或图纸。最后，您将从您的新电气工程创建一个新的电气工程模板。

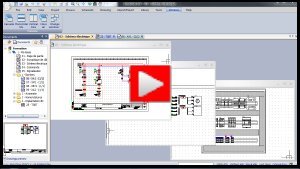

创建电气工程
1. 打开电气工程管理。
|
菜单：主页 > 电气工程管理 |
2. 然后单击新建图标。
|
电气工程管理 > 新建 |
3. 在模板列表中，选择 IEC 模板。
4. 在工程语言对话框中，选择英语语言。
5. 输入电气工程标题。
编辑电气工程属性
1. 打开电气工程属性。
|
电气工程管理 > 属性 |
2. 输入电气工程的属性。
合约号 |
123456 |
客户名称 |
DASSAULT SYSTEMES |
地址 1 |
76430 |
地址 2 |
St Romain |
地址 3 |
France |
设计院名称 |
Your company |
地址 1 |
邮政编码 |
地址 2 |
城市 |
地址 3 |
电话号码 |
说明行 1 |
培训工程 |
配置电气工程语言
要打开电气工程配置，必须在页面选项卡的可停靠面板中打开并显示该电气工程。要打开它，请在电气工程管理中选择它并单击打开按钮。 |
仅使用英语语言并移除第二语言。
1. 打开电气工程配置。
|
可停靠面板 > 页面选项卡 > 电气工程的右键菜单：配置 > 工程... |
2. 在基本信息选项卡中选择英语作为主要语言，并将“您的语言”选作第二语言。
管理电气工程元素
编辑文件集
1. 打开文件集属性。
|
可停靠面板 > 页面选项卡 > 文件集的右键菜单：属性 |
2. 输入以下文件集属性。
说明 |
我的文件集 |
用户数据 1（绘制者） |
A.B. |
用户数据 2（日期） |
07/09/2016 |
要更改用户数据标注，单击自定义...按钮。在对话框的左侧选择用户数据 1，然后在右侧以您所需的语言输入正确的标注（绘制者）。对用户数据 2 重复操作。 |
创建/移动/删除图纸。
1. 创建新图纸。
|
可停靠面板 > 页面选项卡 > 文件集的右键菜单：新建 > 原理图
菜单：电气工程 > 新建 > 新建原理图 |
2. 要在列表中移动此图纸，请将其拖放到正确位置即可。
3. 要删除此图纸，请按住 [Del] 键的同时将其选定；或者在其右键菜单中选择删除选项。
|
可停靠面板 > 图纸的右键菜单：删除 |
添加附件。
1. 添加附件。
|
可停靠面板 > 页面选项卡 > 文件集的右键菜单：新建 > 附件 |
2. 选择存储于软件目录 C:\Program Files\...\Documentation 中的“ExcelAutomation_EN.pdf”。
文件将被复制到电气工程。如果您修改原始文件，此副本将不受影响。 |
另一种可能的方法是创建原始文件的链接，这样如果您修改原始文件，将始终更新电气工程中的文档。 |
1. 添加附件快捷方式。
|
可停靠面板 > 页面选项卡 > 文件集的右键菜单：新建 > 附件快捷方式 |
2. 选择存储于软件目录 C:\Program Files\...\Documentation 中的“ExcelAutomation_EN.pdf”。
创建电气工程模板
电气工程模板用于创建新的电气工程。当您创建新的电气工程模板时，需要清除电气工程并删除不需要集成在电气工程模板中的元素。在此练习中，您将必须删除“图纸列表”并对其他图纸进行重新编号。然后，您将可以创建电气工程模板。 |
删除图纸
1. 通过选择右键菜单中的删除命令来删除图纸 02。
您还可以通过选择一张图纸并按 [Del] 键删除图纸。 |
2. 删除您所添加的附件或快捷方式。
对图纸进行重新编号
1. 要在文件集中对图纸进行重新编号，请打开文件集的右键菜单，然后选择文档重新编号命令。
|
可停靠面板 > 页面选项卡 > 文件集的右键菜单：重新编号文档 |
2. 选择重新计算序号选项并验证。
创建电气工程模板
1. 打开电气工程管理。
|
菜单：主页 > 电气工程管理 |
注意：另存为模板图标已禁用。必须首先关闭电气工程。 |
2. 从列表选择电气工程，然后单击关闭图标以将其关闭。
|
电气工程管理 > 关闭 |
3. 选择电气工程并单击另存为模板按钮
|
电气工程管理 > 另存为模板 |
4. 输入新电气工程模板的名称。现在，您的电气工程可以用于创建新的电气工程。
