插入功能轮廓线

功能轮廓线允许在图纸内绘制一个功能区域。功能轮廓线可用矩形表示，或用始终闭合的多边线创建。

绘制轮廓线

输入坐标：通过在图形区域单击点或输入坐标可以绘制功能轮廓线。如果使用矩形轮廓线，只需单击第二点绘制矩形对角线。如果使用多边轮廓线，则需要单击第二点画出一条线，然后继续直至绘制出闭合的轮廓线。可停靠面板中的关闭按钮让您可以将轮廓线的最后一个点自动连接至第一个点。

选项：启动该命令时，可停靠面板允许您在两个模式之间进行切换。

选择功能

功能轮廓线闭合后，选择功能对话框将打开。

1.     选择所需功能。

2.     单击选择按钮。

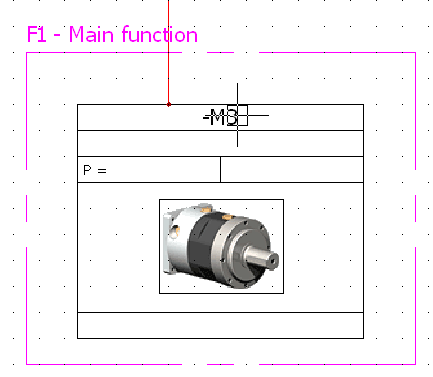

对话框关闭，图纸自动更新所选功能。

放置在轮廓线内的设备可以关联到选定的功能。

3.     单击所需选项以更改设备的功能或保留最初关联的功能。
