创建 2D 图纸

插入设备以后,您可以创建可添加到电气工程图纸中的 2D 图纸。







SOLIDWORKS Electrical 3D 菜单:创建 2D 图纸

菜单:工具 > SOLIDWORKS Electrical > 创建 2D 图纸



SOLIDWORKS Electrical 使用 SOLIDWORKS 功能创建工程图。2D 图纸在图形区域中打开,但与 SOLIDWORKS 命令不同的是,前者不加载任何图框。此图纸满足电气工程配置中设置的原理图图框的尺寸。

视图栏侧面板将打开,您可以从中拖动要使用的视图。图纸组合完全不受约束。



SOLIDWORKS Electrical 图纸菜单有两个命令。



创建标注:在视图中生成设备标注。

创建工程图纸:生成新图纸。此时将自动添加一个图框,文件将以 EWG 格式保存在电气工程的图纸目录下。

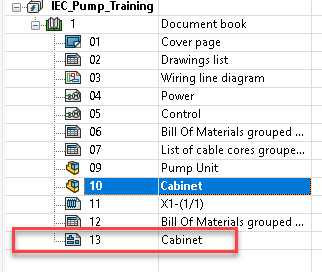

图纸将自动添加至电气工程图纸列表中。
