範例：使用細部放大圖

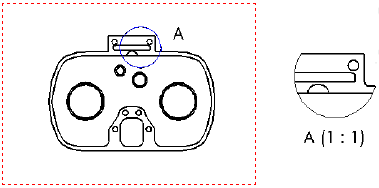

左側啟用的視圖顯示繪製的輪廓 (圓) 和輪廓標示 (A)。右側的細部放大圖顯示細部放大圖標示，該標示顯示輪廓標示 (A) 和比例 (1:1)。

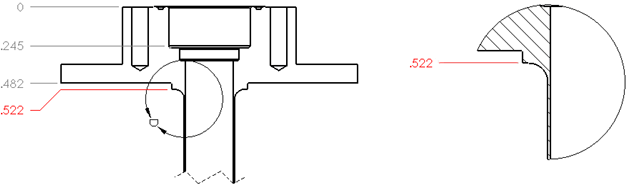

在父視圖中插入座標尺寸時，尺寸會在細部放大圖中繼續。細部放大圖使用父視圖中的現有 0 點。相反，當您在細部放大圖中插入座標尺寸並在父視圖中套用座標尺寸時，父視圖將使用細部放大圖的 0 點。
