設計意圖指的是當尺寸被修改時,您的模型如何變化。
此處設計意圖的範例是說明您如何在方塊中產生及標註鑽孔的尺寸。 例如,鑽孔可在離角落或邊線的某一距離處,或可已在面的中間。 如果方塊或鑽孔的大小改變,而在設計意圖中有考慮到定義的影響,則零件可以正確的重新計算。
SOLIDWORKS 會捕捉設計的意圖,包括限制條件、參數及模型的行為。 您可以大略繪製直線,然後再精確地標註尺寸。 您也可以在任何時候變更草圖及特徵,然後再重新計算零件。

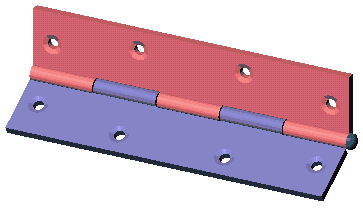

在下列的範例中,一個鑽孔是固定的,一個是由數學關係式來驅動,另外兩個則是鏡射而來。 當合葉的尺寸更改時,這些孔在長度和寬度上仍保持適當的距離。
