動態符號

使用此類型的組態檔案時，會自動以一個符號繪製連接器。

對話方塊左邊部分會以 5 個標籤顯示組態設定。右邊部分會顯示參數預覽。

一般

此標籤可讓您以所有軟體語言命名組態並輸入描述。

形狀

連接器符號在插入時會自動附有組態參數。

大小

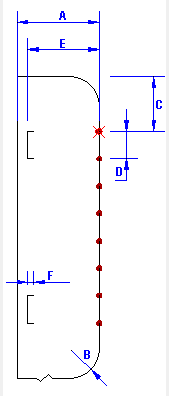

寬度：輸入連接器本體寬度 (A)。您必須將此值與圓角半徑相加，才能得到連接器的總寬度。

圓形角落半徑：輸入圓角的直徑 (B)。

銷

與第一點之間的距離：輸入連接器頂端與第一個連接點之間的距離 (C)。

兩個銷之間的間距：輸入兩個連接點之間的距離 (D)。此值必須符合 2 個電線導體之間的距離。

銷端：定義來自相同回路的銷是在一端或兩端上繪製。該清單包含四個項目 (右、左、左和右、右和左)。關於右和左，回路的第一個銷會放在右端，然後位於相同回路的下一個點會放在另一端。新的回路會再次從右端開始。針對每個回路的每個銷，會在每一端插入一個連接點符號和一個回路符號。

插入符號回路：  此參數可選擇僅為每個回路插入一個符號，或是為各回路的每個銷都插入回路符號的選項。

齒梳

齒梳是特殊的圖形元素，會將數個回路分為群組。若要產生齒梳，您必須將指派給連接器的製造商設備型號中的回路分為群組。

齒梳位置：輸入連接點與齒梳之間的距離 (E)。

齒梳鋸齒寬度：輸入齒梳的水平線寬度 (F)。

選項

垂直分隔字元位置：如果您要顯示一條垂直分隔線，請輸入此分隔器與連接器右側之間的距離。保留「O」則不會繪製分隔器。

背景邊界：您可以透過自動插入消除來隱藏在連接器下方繪製的圖元。輸入值以定義消除的邊界。「O」值對應於連接器延伸。

交叉引用類型：選擇預設交叉引用層級。它將會自動套用到代表連接器的符號。

屬性

您可以在連接器的上半部和下半分放置屬性。這些屬性會以特定符號插入，而您可以編輯這個符號。

資訊 (上方)

在連接器符號的左上角，為內含屬性之符號的插入點輸入座標 (A) (B)。

資訊 (下方)

在連接器符號的左下角，為內含屬性之符號的插入點輸入座標 (C) (D)。

連接點

連接點為將符號連接至電線導體的必要項目。

插入連接點時，連接點會自動新增至連接器符號。您可以編輯符號，以新增特定屬性。

回路

插入時，管理的回路是由製造商設備型號的回路構成。對話方塊中顯示的清單取決於連接器分類所關聯的回路。

此功能可讓您繪製連接器符號內的銷類型。

您可以在符號與要插入連接點的各類型回路之間建立關聯。您也可以管理其插入角度和縮放係數。
