PLC 設計組態 (ANSI)

PLC 圖紙組態檔案可將所有 PLC 檔案佈局設定組成群組。您可以產生任意數量的組態。組態會在 PLC 組態管理中組成群組。

PLC 模組圖紙組態對話方塊分為兩部分。右半部會對左半部顯示的設定進行說明。當您選擇設定後，圖形會以紅色顯示對應關係。

有數個依主題將設定分為群組的標籤。

一般

名稱：組態檔案的名稱。

描述：以軟體支援的所有語言輸入描述。

大小

一般

所有數值都使用回路工程組態中設定的單位系統。

方位：選擇模組圖紙的方向。在垂直模式中，圖紙右方或左方均可插入模組。

大小

模組寬度：輸入模組寬度。

圖紙中符號的最大高度：輸入模組高度。

通道

通道分隔字元寬度：輸入分開 2 個 PLC 通道之垂直線的寬度。

通道高度：輸入通道高度。

齒梳

齒梳寬度：齒梳是將通道分為群組的圖形元素。輸入模組左側和齒梳垂直線間的距離 (E)。

齒梳鋸齒寬度：輸入齒梳水平線的寬度 (F)。

屬性

此標籤可讓您管理屬性插入的位置；這些屬性也可供編輯。

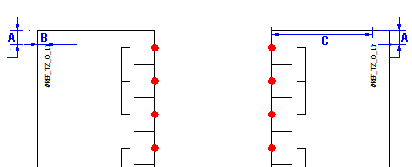

資訊 (上方)

Y 座標：輸入模組水平線以及屬性插入點之間的距離。
這些屬性有右側調整 (A)。

左側符號的 X：針對插入圖紙左側之模組符號，輸入其屬性插入點與模組垂直線之間的距離 (B)。

右側符號的 X：針對插入圖紙右側之模組符號，輸入其屬性插入點與模組垂直線之間的距離 (C)。

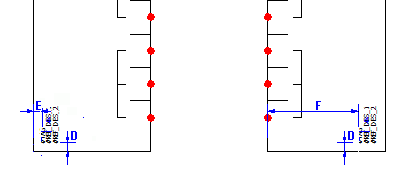

資訊 (下方)

Y 座標：輸入模組水平線以及屬性插入點之間的距離。
這些屬性有左側調整 (D)。

左側符號的 X：針對插入圖紙左側之模組符號，輸入其屬性插入點與模組垂直線之間的距離 (E)。

右側符號的 X：針對插入圖紙右側之模組符號，輸入其屬性插入點與模組垂直線之間的距離 (F)。

原理圖

可讓您管理 PLC 模組圖紙佈局設定。

一般區段中的設定僅供模組垂直圖紙使用 (於大小標籤上設定)。

一般

選項：(僅供垂直呈現使用) 您可以在每個圖紙上繪製一個或更多模組。選擇您要的選項。

欄尺寸：如果您在之前的參數中選擇每欄一個符號，請輸入欄的大小。預覽會顯示垂直線以顯示此值。

符號插入點

Y 座標：輸入對應模組插入點的 Y 座標 (A)。

左側符號的 X：輸入模組繪製於圖紙左側時，對應模組插入點的 X 座標 (B)。

右側符號的 X：輸入模組繪製於圖紙右側時，對應模組插入點的 X 座標 (C)。

連接點

可讓您定義用來衍生端子編號的符號。此符號必須包含屬性 #P_TAG_0。

回路

這些設定可讓您為圖紙左側或右側的圖形呈現，定義與某種回路相關的符號和宏。

回路類型/方向：這些設定可讓您定義模組繪製的方向 (在圖紙左側或右側插入)。SOLIDWORKS Electrical 會依模組回路出現在 PLC 管理中的順序檢查模組回路。系統會將模組回路與組態清單中的回路進行比對。一旦回路相符，SOLIDWORKS Electrical 會儲存您選擇的設定 (未定義、左或右)，並使用該設定插入模組。如果您為回路選擇未定義，SOLIDWORKS Electrical 會移至下一個回路，直到找到已選擇左或右模式的回路。

範例 1：

模組的第一個回路為數位量輸出。如果您在組態清單中選擇 PLC 數位量輸出，並選擇右模式，模組將會在圖紙的右邊部分插入。

範例 2：

模組的第一個回路為電力供給。無法看出這個類型的回路模組會被插入圖紙的左邊部分或右邊部分。因此您必須為主回路類型回路，選擇未定義模式。SOLIDWORKS Electrical 會因此移到下一個回路，直到遇到已選擇左或右模式的回路。

刪除回路類型關聯：此按鈕可防止您將符號或宏分配到回路，或刪除現有關聯。

PLC 通道類型符號：可讓您針對在圖紙左邊部分或右邊部分進行插入而選擇代表模組內部的符號。這些設定與清單中選擇的回路相關。

連接至通道的宏：除了自動產生模組圖紙外，SOLIDWORKS Electrical 還可讓您自動產生與模組連接的方框圖，在圖紙的左側或右側插入。宏可與各類型的回路關聯。

檔案資料

此標籤可讓您定義參數，這些參數用於自動產生要傳輸至 PLC 圖紙屬性的資訊。按一下欄即可開啟公式管理。

描述：可讓您定義參數，這些參數用於自動產生要傳輸至 PLC 圖紙屬性的資訊。

使用者資料/可譯數據：可讓您設定自動產生要傳輸至 PLC 圖紙使用者資料之資料的參數。
