端子排設定 (DIN)

端子排組態檔案將端子排佈局的所有參數組成群組。您可以視需要產生隨意數量的組態檔案。組態會在端子排組態管理內組成群組。

「組態檔案編輯器」對話方塊分為兩個部分。上半部說明下半部所顯示的參數。選擇參數時，圖形會以紅色顯示對應設定。核取對話方塊底部的圖紙預覽方塊，就可停用預覽。

有數個依主題將參數分為群組的標籤。

一般

此標籤可讓您為組態檔案命名，並以軟體支援的任何語言提供描述。當名稱變更時，名稱會自動複製到所有曾使用該名稱的介面中 (例如組態或端子排清單)。

網格

此標籤可讓您在圖紙上管理端子排的圖紙佈局。

繪製符合 DIN 標準端子排需要代表網格的特定符號，在網格中與端子排相關的資料會自動顯示。對話方塊的下半部可讓您控制要使用的網格圖塊，以及與端子排相關聯的圖框

網格圖塊：您可以在符號資料庫中找到網格符號。特定圖示可讓您選擇、移除並編輯符號。資料會衍生至屬性。

圖框：顯示要在其中繪製圖紙的圖框 (預設圖框：回路工程組態中與端子排圖紙關聯的圖框，或此組態的特定圖框：所有使用此組態的端子排都將以這個圖框產生)。圖框左下角必須位於座標 (0,0)。所有佈局參數都是以此點為基準。特定圖示可讓您選擇並編輯頁面原理圖。

一般

X 座標：可讓您管理在 X 中，網格圖塊的插入點和圖框起點 (0.0) 之間的差異 (A)。

Y 座標：可讓您管理在 Y 中，網格圖塊的插入點和圖框起點 (0.0) 之間的差異 (B)。

端子排方位：定義資料產生的方向，可能是由左至右 (水平端子排)，或是由上至下 (垂直端子排)。

圖紙的接線端數目：定義一張圖紙可以包含的接線端數目上限 (水平端子排上的欄數)。

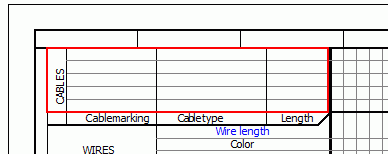

起點端的電纜數目：定義可在起點部分中管理的電纜數目。

終點端的電纜數目：定義可在終點部分中管理的電纜數目。

當這三個參數 (每張圖紙的接線端數目、起點端的電纜數目和終點端的電纜數目) 中至少有一個參數達到組態中所定義的最大值時，就會在新的圖紙上產生端子。

表示已連接之電纜接線端的公式：開啟公式管理，以定義電纜接線端顯示文字的參數。

橋接

一般

點直徑：可讓您指定端子上，代表橋接器連接的點的直徑 (A)。

橋接偏移：可讓您指定代表橋接器的兩線之間的距離 (B)。

到下方或左方圖紙橋的距離：可讓您定義網格圖塊的起點和終點端的橋接器之間的距離 (C)。

到上方或右方圖紙橋的距離：可讓您定義網格圖塊的起點和起點端的橋接器之間的距離 (D)。

色彩：可讓您指定用來繪製橋的色彩 (點和線)。

自動橋接器

色彩：可讓您指定繪製自動橋接器時使用的色彩。

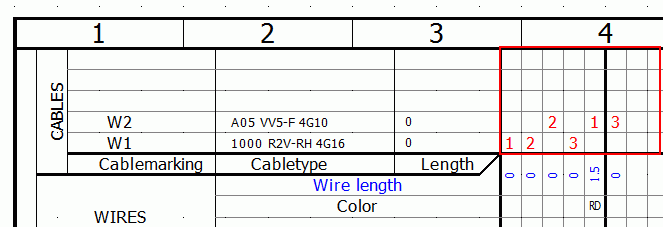

顯示電線：若端子與其他端子連接，此選項可讓您顯示/隱藏在端子上連接的電線。

檔案資料

此標籤可讓您定義參數，這些參數用於自動產生要傳輸至端子排圖紙屬性的資訊。按一下右手邊的欄，即可開啟公式管理。

描述：可讓您定義參數，這些參數用於自動產生要傳輸至端子排圖紙描述的資料。

使用者資料/可譯數據：可讓您設定參數，這些參數用於自動產生要傳輸至端子排圖紙使用者資料的資料。
