PLC 設計組態 (IEC)

PLC 圖紙組態檔案可將所有 PLC 檔案佈局設定組成群組。您可以產生任意數量的組態。組態會在 PLC 組態管理中組成群組。

組態檔案對話方塊分為兩個部分。上半部說明下半部所顯示的設定。當您選擇設定後，圖形會以紅色顯示對應關係。

有數個依主題將設定分為群組的標籤。

一般

名稱：組態檔案的名稱。

描述：以軟體支援的所有語言輸入描述。

大小

一般

所有數值都使用回路工程組態中設定的單位系統。

方位：選擇模組圖紙的方向。在水平模式中，可以將模組插入圖紙的頂部或底部。在垂直模式中，模組可插入圖紙的右方或左方。

大小

符號高度：輸入模組高度。

圖紙中符號的長度上限：輸入模組長度。

通道

通道分隔字元高度：輸入分隔 2 個 PLC 通道的垂直線長度。

通道寬度：輸入通道寬度。

齒梳

齒梳高度：齒梳是將通道分為群組的圖形元素。輸入模組底部和齒梳水平線之間的距離 (E)。

齒梳鋸齒高度：輸入齒梳垂直線的高度 (F)。

屬性

此標籤可讓您管理屬性插入的位置；這些屬性也可供編輯。

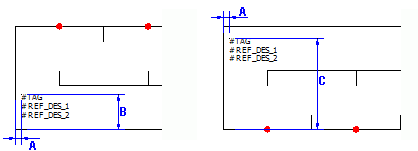

資訊 (左)

X 座標：輸入模組垂直線和屬性插入點之間的距離。這些屬性有左側調整 (A)。

下方符號的 Y：針對插入圖紙底部的模組符號，輸入模組水平線和屬性插入點之間的距離 (B)。

上方符號的 Y：針對插入圖紙頂部的模組符號，輸入模組水平線和屬性插入點之間的距離 (C)。

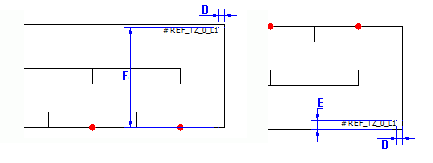

資訊 (右)

X 座標：輸入模組垂直線和屬性插入點之間的距離。這些屬性有右側調整 (D)。

下方符號的 Y：針對插入圖紙底部的模組符號，輸入模組水平線和屬性插入點之間的距離 (E)。

上方符號的 Y：針對插入圖紙頂部的模組符號，輸入模組水平線和屬性插入點之間的距離 (F)。

原理圖

可讓您管理 PLC 模組圖紙佈局設定。

一般區段中的設定僅供模組垂直呈現使用 (於大小標籤上設定)。

一般

選項：(僅供垂直圖紙使用) 您可以在每個圖紙上繪製一個或更多模組。選擇您要的選項。

欄尺寸：如果您在之前的參數中選擇每欄一個符號，請輸入欄的大小。預覽會顯示垂直線以顯示此值。

符號插入點

X 座標：輸入對應模組插入點的 X 座標 (A)。

上方符號的 Y：在圖紙頂部繪製模組時，請輸入對應至模組插入點的 Y 座標 (B)。

下方符號的 Y：在圖紙底部繪製模組時，請輸入對應至模組插入點的 Y 座標 (C)。

連接點

可讓您定義用來衍生端子編號的符號。此符號必須包含屬性 #P_TAG_0。

回路

這些設定可讓您為圖紙頂部或底部的圖形呈現方式定義與回路類型相關聯的符號和宏。

回路類型/方向：這些設定可讓您定義繪製模組的方向 (插入模組的頂部或底部)。SOLIDWORKS Electrical 會依模組回路出現在 PLC 管理中的順序檢查模組回路。系統會將模組回路與組態清單中的回路進行比對。一旦回路相符，SOLIDWORKS Electrical 會儲存您選擇的設定 (未定義、上方或下方)，並使用該設定插入模組。如果您為回路選擇未定義，SOLIDWORKS Electrical 會移至下一個回路，直到找到已選擇上方或下方模式的回路。

範例 1：

模組的第一個回路為數位量 PLC 輸出。如果您在組態清單中選擇 PLC 數位量輸出，並選擇下方模式，模組將會在圖紙的下半部插入。

範例 2：

模組的第一個回路為電力供給。無法從這個類型的回路看出，模組會被插入圖紙的頂部或是底部。因此您必須為主回路類型回路，選擇未定義模式。如此一來，SOLIDWORKS Electrical 將會移至下一個回路，直到遇到您已選擇上方或下方模式的回路。

刪除回路類型關聯：此按鈕可防止您將符號或宏與回路中斷關聯，或刪除現有關聯。

PLC 通道類型符號：可讓您選擇代表模組內部的符號，以插入圖紙的頂部或底部。這些設定與清單中選擇的回路相關。

連接至通道的宏：除了自動產生模組圖紙外，SOLIDWORKS Electrical 還可讓您自動產生與模組連接的方框圖，在圖紙的上半部或下半部插入。宏可與各類型的回路關聯。

檔案資料

此標籤可讓您定義參數，這些參數用於自動產生要傳輸至 PLC 圖紙屬性的資訊。按一下欄即可開啟公式管理。

描述：可讓您定義參數，這些參數用於自動產生要傳輸至 PLC 圖紙屬性的資訊。

使用者資料/可譯數據：可讓您設定自動產生要傳輸至 PLC 圖紙使用者資料之資料的參數。
