佈線方向的節點指示器

此功能可直接在原理圖中顯示佈線方向。傾斜會實體化零組件的連接方式。

此功能為選用，可以在圖形標籤中的回路工程組態加以啟動。

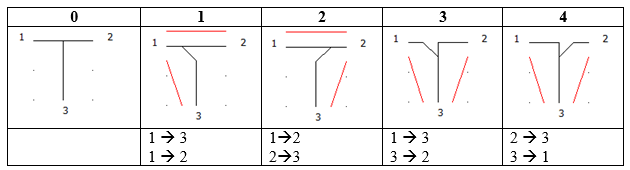

接線方向呈現

呈現方式依 T 型連接的方向而定，可有多種變化。

紅線表示電線位置。

請注意，最後兩個呈現 (3 和 4) 指的是同一組佈線。唯一的差異是兩者代表不同的佈線順序，一個從左側開始，另一個從右側開始。

依預設，傾斜代表接線順序中的第一條電線。

節點指示器的限制

節點指示器可以放在具有垂直線或水平線的 T 型連接上。即使傾斜之間的角度為 90°，傾斜也不能有節點指示器。

節點指示器無法管理具有 + 型連接的節點指示器。

一個交點只能有一條傾斜。

如果佈線方向不允許節點指示器，則會顯示 T 型連接。

儘管節點指示器呈現是以佈線方向為基礎，您仍然可以使用電線的內容相關式功能表進行手動編輯。
