| Poloha osy |
Určuje polohu šroubovice. Určete středový bod základny osy a koncový bod. |
| Poloměr základny nebo Průměr základny |
Určuje základnu šroubovice (kruh vytvářený šroubovicí při pohledu shora) pomocí určení poloměru nebo průměru základny. |
| Horní poloměr nebo Horní průměr |
Určuje horní kruh šroubovice určením horního poloměru nebo průměru. Základnový a horní poloměr nebo průměr musí být nenulový. - Když chcete vytvořit válcovou šroubovici, určete stejnou hodnotu pro poloměr (nebo průměr) základny a horní poloměr (nebo průměr).
- Když chcete vytvořit kuželovou šroubovici, určete odlišné hodnoty pro poloměr (nebo průměr) základny a horní poloměr (nebo průměr).
|
| Výška |
Určuje výšku šroubovice a směr v ose Z. - Kladná hodnota. Vytvoří šroubovici (spirálu) v kladném směru osy Z.
- 0 (nula). Vytvoří 2D spirálu.
- Negativní hodnota. Vytvoří šroubovici (spirálu) v záporném směru osy Z.
|
| Otáčky |
Určuje počet otáček šroubovice. Po určení výšky příkaz vykreslí určený počet otáček s rovnoměrným rozložením. |
| Stoupání |
Určuje vzdálenost mezi dvěma otáčkami měřenou podél osy šroubovice. Pokud určíte stoupání, automaticky se vypočítá počet otáček. Čím vyšší je stoupání, tím je nižší počet otáček. |
| Směr
|

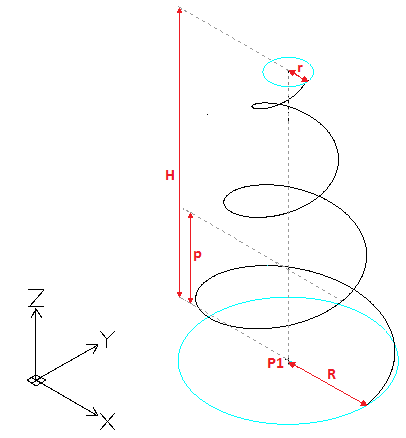

Určuje směr, ve kterém je šroubovice zkroucena: ve směru hodinových ručiček (CW) nebo proti směru hodinových ručiček (CCW). - P1 – Poloha osy
- R – Poloměr základny
- r – Horní poloměr
- H – Výška
- p – Stoupání
Počet otáček = 3
|
