Funkce Jazýček a drážka slouží k vytvoření jazýčků na jednom těle a drážek (otvorů) na druhém těle, aby bylo možno obě těla spojit. Software umožňuje nastavit vzhled jazýčků a drážek a jejich rozložení na vybraných entitách.
Jazýčky a drážky usnadňují svařování dílů a omezují nutno vytvářet složité spojovací prvky tím, že umožňují vzájemné sesazení více plechových dílů k sobě. Funkce je k dispozici u všech dílů, ne pouze u plechových. Lze ji použít na jednotělové i vícetělové díly i na díly v kontextu sestavy.
Hrany a plochy si musí vzájemně odpovídat; když vyberete hranu pro umístění jazýčků, musíte vybrat odpovídající plochu pro drážky. Plochy mohou být rovinné nebo válcové, hrany a plochy se ale nesmí dotýkat.
 |
 |

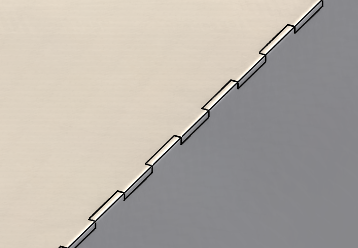

| Funkce Jazýček a drážka |
