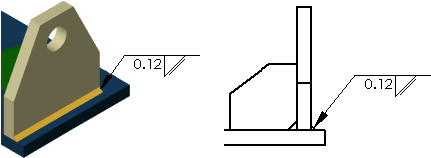

Nástroj Značka svaru slouží ke vkládání značek svaru do sestav, výkresů, vrcholů a do hran nebo ploch dílů. Software podporuje knihovny značek svaru ANSI, ISO, GOST a JIS.
Značka svaru představující zadané parametry je vytvořena automaticky když:
- Vytvoříte v sestavě součást svarové housenky.
- Přidáte koutový svar do svařované struktury v dílu.
Pokud jste do modelu přidali značky svaru, můžete je importovat do výkresu pomocí Vkládání položek modelu.
Značky svaru si můžete také vytvářet nezávisle na dílu, sestavě nebo dokumentu výkresu. Při vytváření nebo provádění úprav značky svaru můžete:
- Přidávat ke značce svaru další informace o zaoblení u některých typů svarů (například Čtvercový nebo Zkosený).
- Vyberte Kotva vodící křivky položky Žádný.
- Vybrat si pro každou značku svaru písmo textu.
