Vytvoření oříznutého a detailního pohledu bez obrysu

Oříznuté a detailní pohledy nepodporují obrys.

Oříznutí bez obrysu

Oříznutí s kompletním obrysem

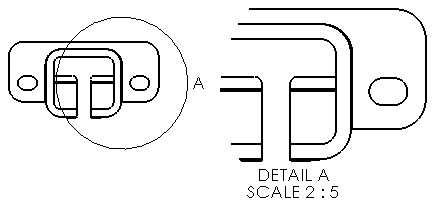

Detaily bez obrysu

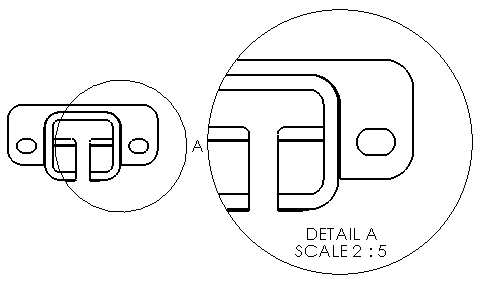

Detaily s kompletním obrysem

Postup vytvoření pohledu bez obrysu:

1. V pohledu výkresu načrtněte uzavřený profil skici, jako například kružnici.


2. Vyberte kružnici.
3. Klikněte na Oříznout pohled (panel nástrojů Výkres) nebo na nabídku Vložit > Pohled výkresu > Oříznout.


4. Vyberte pohled výkresu.
5. Ve správci PropertyManager v části Oříznout pohled vyberte Bez obrysu.


6. Klikněte na .
