Pohledové řezy v modelech

V pohledovém řezu v dokumentech dílu nebo sestavy je model zobrazen jako průřez vámi určenými rovinami nebo plochami a zobrazuje vnitřní konstrukci modelu.

1. V dokumentu dílu či sestavy klikněte na Pohled řezu (panel nástrojů Zobrazit) nebo na Zobrazit > Zobrazení > Pohled řezu.
2. V nástroji Pohled řezu PropertyManager, v oddíluMetoda řezu vyberte jednu z následujících možností:

   Volba	Popis
   Rovinný	Definovat pohled řezu výběrem jedné, dvou nebo tří rovin nebo rovinných ploch.
   Podle zón	Definovat pohled řezu výběrem jedné nebo více zón. Zóny jsou definovány průsečíkem vybrané roviny nebo plochy a vymezovacího rámečku modelu. Volbou Podle zón vytvoříte pohled řezu, kde je odříznuto více oblastí modelu.

3. Ve správci PropertyManager Pohled řezu v části Možnost řezu vyberte způsob výpočtu odsazení řezu:
   • Referenční rovina

     Hodnoty jsou počítány ve směru kolmém na aktuální orientaci roviny řezu.

   • Vybraná rovina

     Hodnoty jsou vypočítané kolmo na rovinu vybranou v části Řez 1.

4. V části Řez 1 proveďte jednu z těchto možností:
   • Klikněte na Přední , Horní nebo Vpravo a zadejte nejprve rovinu řezu a poté vzdálenost odsazení a rotaci.
     Pokud je metoda řezu Zonální, nelze obrátit směr řezu.

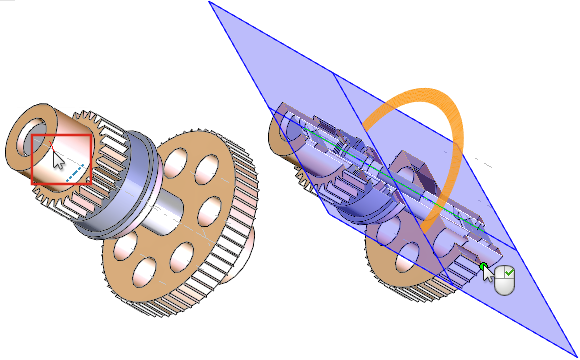

   • Klikněte na možnost Výběr hrany nebo osy a vytvořte řez, který se otáčí okolo válcové entity.
     Výběr hrany nebo osy je k dispozici pouze v části Řez 1.
     1. V části Výběr hrany nebo osy vyberte osu, pomocnou osu, díru nebo válcovou plochu či hranu.
     2. V části Výběr vrcholu nebo bodu vyberte vrchol nebo bod, kde začíná rovina řezu.
     3. V části Rotace roviny kolem osy zadejte úhel rotace roviny řezu okolo osy od vybraného vrcholu nebo bodu. Rotaci můžete také určit přetažením jejího ovladače.

5. Pro vytvoření řezů modelu pomocí dalších rovin a ploch, zvolte Řez 2 a Řez 3 a zadejte vlastnosti.
   Řez č.3 není k dispozici, dokud nevyberete Řez č.2.
6. Kliknutím na možnost Vybraná těla nebo Vybrané součásti vytvoříte řez dílem resp. sestavou.
7. V části Vybrané součásti vyberte jednu z následujících možností:

   Volba	Popis
   Vyloučit vybrané Zapnout výběr roviny.	Řez se nebude týkat vybraných těl nebo součástí. Všechna ostatní těla a součásti budou do řezu zahrnuty.
   Zahrnout vybrané	Řez se bude týkat vybraných těl nebo součástí. Ostatní těla a součásti do řezu nebudou zahrnuta.

8. Vyberte.
   Zobrazí se rovina výběru, která vám pomůže vybrat součásti, které nejsou v modelu nebo v oblasti řezu viditelné. Triáda umístěná uprostřed roviny výběru ovládá polohy a úhel roviny výběru.
9. Přetáhnutím středové koule triády zobrazíte skryté součásti.
10. Pokud jste vybrali možnost Zonální v oddíluMetoda řezu na grafické ploše, vyberte jednu nebo více zón průniku.
11. Kliknutím na Náhled zapnete výběr a zobrazíte pouze grafický náhled řezu v závislosti na umístění roviny řezu a vybraných součástech nebo tělech.
    Náhled skryje schéma roviny řezu, referenční roviny a plochy a rovinu výběru.
12. Klepněte na .
    Chcete-li znovu zobrazit celý model, klepněte ještě jednou na Pohled řezu .
