Spiegeln von Blech-Features

Ausgewählte Blech-Features lassen sich über eine Ebene in der Mitte eines bestehenden Blechteils spiegeln.

Zu den Blech-Features, die sich spiegeln lassen, gehören:

• Kante-Lasche
• Gehrung-Lasche
• Blechkantenrand
• Basis-Blech/Zunge
• Geschlossene Ecke

Die Ebene, die zum Spiegeln des Blech-Features verwendet wird, muss zwischen den Kanten des Basis-Blechs zentriert sein.

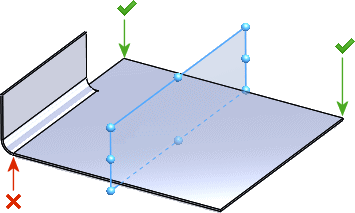

Zentrieren Sie die Ebene, um die Kante-Lasche zwischen den beiden Kanten des Basis-Blechs zu spiegeln (grüne Pfeile). Wählen Sie die durch die Kante-Lasche erstellte Kante nicht als eine der beiden Kanten aus (roter Pfeil).

Spiegeln eines Blech-Features:

1. Erstellen Sie ein Blech-Feature.


   Erstellen und bemaßen Sie die Skizze so, dass eine vorhandene Ebene zum Spiegeln des Blech-Features verwendet werden kann.
2. Erstellen Sie eine Ebene, die in der Mitte zwischen den beiden Kanten des Basis-Blechs zentriert ist.


3. Klicken Sie auf der Blech-Symbolleiste auf eines der folgenden Blech-Features, oder wählen Sie Einfügen > Blech aus:
   • Kante-Lasche
   • Gehrung-Lasche
   • Blechkantenrand
   • Basis-Blech/Zunge
   • Geschlossene Ecke

4. Klicken Sie auf der Features-Symbolleiste auf Spiegeln , oder wählen Sie Einfügen > Muster/Spiegeln > Spiegeln aus.
5. Im PropertyManager:
   1. Wählen Sie unter Spiegelfläche/-ebene die Ebene, die sich in der Mitte zwischen den beiden Kanten des Basis-Blechs befindet, als Spiegelfläche/-ebene aus.
   2. Wählen Sie unter Zu spiegelnde Features das Blech-Feature für Zu spiegelnde Features aus.
6. Klicken Sie auf .
