Erstellen von Ebenen senkrecht zur Ansicht

So erstellen Sie eine Ebene senkrecht zur aktuellen Ansichtsausrichtung:

  1. Richten Sie das Modell an der gewünschten Ansichtsausrichtung aus.
  2. Klicken Sie auf Ebene (Referenzgeometrie-Symbolleiste) oder wählen Sie Einfügen > Referenzgeometrie > Ebene.
  3. Für Erste Referenz wählen Sie einen Eckpunkt im Grafikbereich aus.

  4. Klicken Sie im PropertyManager unter Erste Referenz auf Parallel zum Bildschirm .
  5. Optional können Sie einen Wert für Abstand eingeben, um den Offset der Ebene aus dem Referenzeckpunkt zu erstellen.
  6. Klicken Sie auf .
    Um die Position der Ebene zu ändern, drehen Sie das Modell und klicken Sie im PropertyManager auf Ebene aktualisieren.

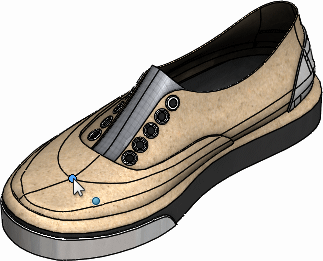

  7. Sie können auch eine Referenzebene erstellen, die senkrecht zur Ansicht liegt, ohne den PropertyManager Ebene zu verwenden. Klicken Sie mit der rechten Maustaste auf eine Fläche im Grafikbereich und wählen Sie Erstellen einer Ebene parallel zum Bildschirm.

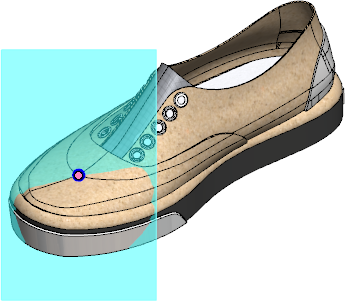

    Die Software fügt einen 3D-Skizzenpunkt Auf einer Ebene oder Auf der Oberfläche an der Stelle hinzu, auf die Sie mit der rechten Maustaste geklickt haben, und positioniert eine Referenzebene parallel zum Bildschirm an diesem Punkt.

    Der Skizzenpunkt kann verschoben werden, wenn die Oberfläche verschoben wird. Um sicherzustellen, dass der Skizzenpunkt nicht verschoben werden kann, legen Sie seine Position relativ zu anderer Geometrie fest.
