- Führen Sie einen der folgenden Schritte aus:
-
Klicken Sie für Teile auf Bezug
(MBD Dimension Symbolleiste) oder .
- Klicken Sie für Zeichnungen auf Bezugssymbol (Beschriftungs-Symbolleiste) oder auf .
Um das Bezugssymbol an ein Bemaßungs- oder Form- und Lagetoleranzsymbol anzufügen, führen Sie einen der folgenden Schritte aus:
- Bevor Sie das Bezugssymbol erstellen, wählen Sie vorab das Symbol für Bemaßung oder Form- und Lagetoleranzen aus.
- Ziehen Sie das Bezugssymbol nach dem Erstellen auf das Bemaßungs- bzw. Form- und Lagetoleranzsymbol.
- Bearbeiten Sie die Optionen im PropertyManager Bezugssymbol.
- Klicken Sie im Grafikbereich, um die Anfügung und dann das Symbol zu platzieren. Die Anfügung (wie ein ausgefülltes Dreieck) neigt sich mit dem Winkel der Zeichnungskante.
- Fügen Sie so viele Symbole wie nötig ein.
- Klicken Sie auf
.
Wenn Sie ein Bezugssymbol von der Modellkante wegziehen, wird eine Hinweislinie hinzugefügt.
Um das Bezugssymbol zu bearbeiten, wählen Sie das Symbol aus.

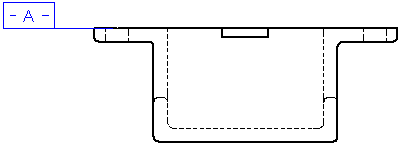

Wenn Sie ANSI-Bemaßungsnormen verwenden, können Sie Bezugssymbole in der Norm von 1982 anzeigen. Um diese Option für das aktive Dokument auszuwählen, wählen Sie aus. Wählen Sie Bezugsanzeige per 1982 aus:
