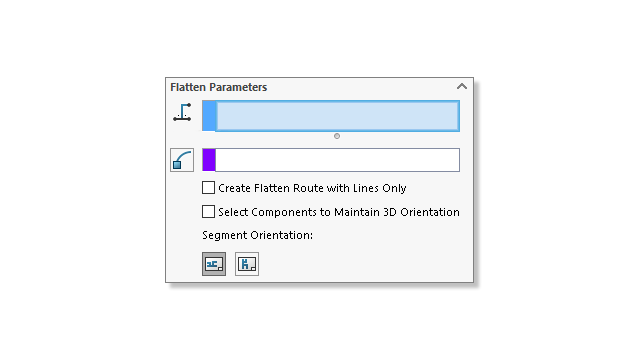

Der PropertyManager Leitung flach darstellen ermöglicht es Ihnen, die Erstellung einer flach dargestellten Leitung von einer Leitungsbaugruppe aus zu verwalten.
- Das Werkzeug zum Starten des PropertyManagers Leitung flach darstellen befindet sich im Menü von SOLIDWORKS Electrical.
- Unter Horizontale Leitungssegmente auswählen können Sie mehrere durchgängige Leitungssegmente auswählen, die in der flach dargestellten Konfiguration horizontal angezeigt werden sollen.
- Mit der Option Flach dargestellte Leitung nur mit Linien erstellen können Sie Splines in Linien umwandeln.
- Der PropertyManager Leitung flach darstellen erkennt automatisch die verbundenen Segmente, wenn Sie das erste Skizzensegment auswählen, und zeigt sie im ausgewählten Dialogfeld an.
- Wählen Sie Komponenten zur Beibehaltung der 3D-Ausrichtung für Spleiße mit Kurvenzügen aus, damit Kurvenzüge mit Spleißen nach dem Platzieren ihre 3D-Ausrichtung beibehalten.
- Klicken Sie bei geöffnetem PropertyManager Flach dargestellte Leitung bearbeiten mit der linken Maustaste auf ein Leitungssegment im Grafikbereich, um auf die Änderungswerkzeuge zuzugreifen.
