Usare la scheda Distinta materiali per visualizzare una tabella con distinte materiali di assiemi o disegni di SOLIDWORKS.
Per visualizzare una distinta materiali di SOLIDWORKS:
Selezionare un assieme o disegno di SOLIDWORKS che contiene una distinta materiali. Sulla scheda Distinta materiali, per Distinta materiali, selezionare una distinta materiali con l'icona
.

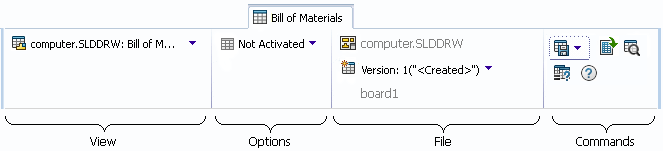

Visualizza
|
Menu mobile Distinta materiali |
I tipi di distinta materiali disponibili per questo assieme o disegno. |
Opzioni
|
Attivazione
|
Determina se la distinta è visibile nella vista Distinta materiali. |
File
| File di origine |
(sola lettura) Nome del file di assieme o disegno. |
|
Versione file
|
Consente di selezionare la versione del file di origine per il quale visualizzare la distinta materiali. |
|
Configurazione
|
(sola lettura) La configurazione della distinta materiali. |
Comandi
|
Menu mobile Salva |
Selezionare Salva per salvare la distinta materiali di SOLIDWORKS o Salva con nome per salvare una distinta materiali con nome. |
|
Apri come file CSV
|
Apre la distinta in Excel come file delimitato da virgola. |
|
Cerca
|
Ricerca la distinta materiali per una stringa di testo. |
|
Confronta distinta materiali
|
Modifica il layout della scheda Distinta materiali in modo che sia possibile selezionare una seconda distinta materiali da confrontare. |
|
Guida in linea
|
Consente di accedere alla Guida contestuale. |
Proprietà della tabella di distinte materiali
Una distinta materiali di SOLIDWORKS presenta le stesse colonne e la stessa formattazione della distinta materiali nell'assieme o nel disegno di SOLIDWORKS.
Menu di scelta rapida
Fare clic con il pulsante destro del mouse nell'elenco di distinte materiali per selezionare un file e visualizzare i comandi seguenti:
|
La versione di Microsoft Excel correntemente installata non è supportata.
|
Apre una nuova finestra di Esplora risorse in cui il file selezionato è quello indicato nel pannello superiore. |
|
Cerca...
|
Evidenzia il file selezionato nella sezione superiore del pannello di destra. Se il file selezionato è un disegno o un assieme, viene visualizzata la distinta materiali per il file. |
| È possibile che siano presenti altri comandi file basati sulle autorizzazioni e sulla personalizzazione del menu rapido file.
|
| Modifica dimensioni anteprima miniatura |
Modifica le dimensioni delle anteprime miniatura in Piccola, Media (predefinita) o Grande. Per impostazione predefinita, è selezionata la dimensione media. Quando si seleziona la dimensione in una tabella, SOLIDWORKS PDM imposta la stessa dimensione nelle tabelle e nelle schede applicabili. Le anteprime miniatura per i file non SOLIDWORKS potrebbero non essere visualizzate chiaramente quando si seleziona Media (predefinita) o Grande.
|
