PropertyManager Creazione guidata borchie

Per aprire questo PropertyManager:

In una parte, fare clic su Creazione guidata borchie (barra degli strumenti Funzioni) o su Inserisci > Funzioni > Creazione guidata borchie .

Tipo di borchia

	Crea una borchia su un corpo cilindrico	Selezionare un bordo di una faccia cilindrica per creare la borchia.
	Crea una borchia su una superficie	Nella scheda Borchia, specificare i parametri della borchia. Nella scheda Posizione, selezionare la faccia per posizionare la borchia.

Schede Posizione delle linguette della borchia

Disponibile quando si fa clic su Crea una borchia su una superficie in Tipo di borchia.

	Scheda Borchia	Specifica i valori per l'albero e la filettatura.
	Scheda Posizione	Posiziona la borchia sulla faccia. È possibile posizionare una sola borchia per funzione.

Spigolo

Disponibile solo per Crea una borchia su un corpo cilindrico .

Dettagli albero

Disponibile solo per Crea una borchia su una superficie nella scheda Borchia.

	Lunghezza albero	Specifica la lunghezza dell'albero.
	Diametro albero	Specifica il diametro dell'albero.

Standard

Specificare lo standard di quotatura, il tipo di filettatura e la dimensione della filettatura. Il diametro principale si aggiorna in base alle impostazioni.

	Standard	Specifica lo standard di quotatura, ad esempio ANSI Metric o ISO.
	Tipo	Specifica il tipo di filettatura, ad esempio Filettature a macchina.
	Dimensione	Specifica la dimensione della filettatura.
	Diametro maggiore	Specifica il diametro maggiore della filettatura. Il Tipo e la Dimensione controllano questo valore.

Filetto

	Condizione di termine	Estende la filettatura dal bordo iniziale alla condizione di termine specificata.
	Profondità filettatura cono	Disponibile se si seleziona Cieca per Condizione di termine. Specifica la lunghezza della filettatura lungo la borchia dal bordo iniziale.
	Classe di filettatura	Specifica un adattamento di classe della filettatura che misura l'allentamento o la tenuta delle filettature esterne di accoppiamento. Queste informazioni possono essere recuperate e utilizzate per le didascalie dei fori nei disegni. 1A Allentamento commerciale per montaggio e smontaggio facili 2A Adattamento medio 3A Forzatura per un accoppiamento saldo tra le parti

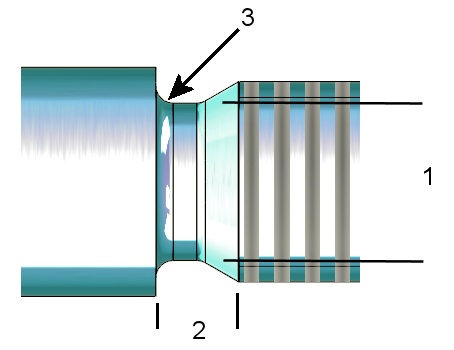

Sottosquadro

Crea un sottosquadro all'estremità della porzione filettata della borchia per garantire un gioco sufficiente. I valori predefiniti si basano sulle selezioni in Standard, ma è possibile ignorare e personalizzare questi valori.

	Diametro sottosquadro	1
	Profondità del sottosquadro	2
	Raggio del sottosquadro	3
