È possibile aggiungere componenti in linea come pellicole termoretraibili e rinforzi a un assieme percorso e allinearli al percorso.
Per aggiungere componenti in linea ai percorsi:
- Trascinare un componente in linea dalla libreria dei progetti di instradamento.
Viene visualizzata la finestra di dialogo Seleziona una configurazione o il PropertyManager Configura componente, a seconda delle opzioni selezionate nel PropertyManager Proprietà del percorso. Il nome del componente inserito viene visualizzato nella casella di immissione Parti.
- Nel PropertyManager Allinea componenti, fare clic su Selezioni correnti.
- Nell'area grafica, selezionare:
- Una spline del percorso.
- Un bordo, asse o punto del componente da allineare.
-
Fare clic su Applica.
Le selezioni applicate vengono visualizzate nella casella di immissione
Allineamenti percorso.
È possibile fare clic con il pulsante destro su qualsiasi casella di immissione e fare clic su Elimina o Rimuovi selezione per cancellare le selezioni.
 |
| Assieme senza componenti in linea |
 |

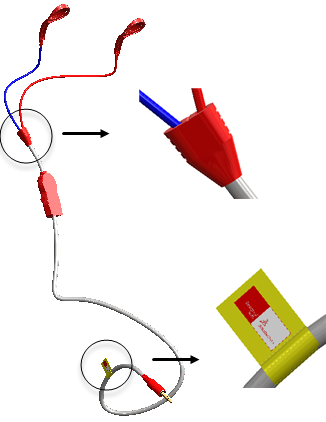

| Assieme con componenti in linea |
