Creazione di simboli personalizzati

È possibile creare simboli personalizzati da utilizzare nella maggior parte delle annotazioni, tabelle e quote in un disegno di SOLIDWORKS.

Prima di iniziare, è consigliabile eseguire il backup del file simbolo originale, gtol.sym, che si trova in lettera di unità:\lang\english. Individuare il file, farne una copia e salvarlo in una directory diversa in modo da poterlo recuperare, se necessario.

Personalizzazione di un simbolo

In questo esempio, si crea un simbolo di proiezione del 3o angolo costituito da due cerchi e sei linee nel file gtol.sym.

Per personalizzare questo simbolo:

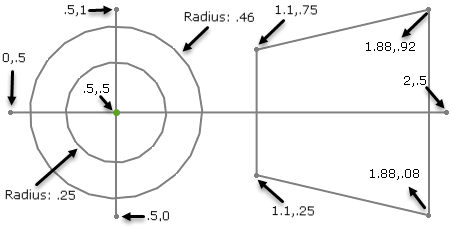

  1. Nella griglia quadrata immaginaria 1 x 1, quotare il simbolo di proiezione del 3o angolo come mostrato:
  2. Per aggiungere il codice che genera il simbolo di proiezione del 3o angolo nel file gtol.sym, inserire queste linee in una nuova categoria o in una categoria esistente:

            *THIRD, Third Angle Projection
A,CIRCLE .5,.5,.25
A,CIRCLE .5,.5,.46
A,LINE 0,.5,2,.5
A,LINE .5,0,.5,1
A,LINE 1.1,.25,1.1,.75
A,LINE 1.1,.25,1.88,.08
A,LINE 1.1,.75,1.88,.92
A,LINE 1.88,.08,1.88,.92
    Seguire esattamente il formato e non aggiungere o rimuovere gli spazi.
  3. Salvare il file e uscire da SOLIDWORKS.
  4. Riavviare il software SOLIDWORKS.
  5. Aprire un disegno.
  6. Fare clic su Nota (barra degli strumenti Annotazione) oppure su Inserisci > Annotazioni > Nota.
  7. Nel PropertyManager, in Formato del testo, fare clic su Aggiungi simbolo.
  8. Nella finestra a comparsa, fare clic su Altri simboli .
  9. Nella finestra Simbolo:
    1. Individuare la categoria utilizzata.
    2. Passare con il mouse sopra il simbolo di proiezione del 3o angolo.
    3. Selezionare il simbolo e fare clic su OK.

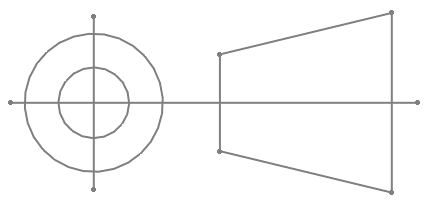

    Vengono visualizzate l'icona e la descrizione, ad esempio:

    <SCR-THIRD> è l'etichetta che indica quando i simboli sono quote inserite.
    Se si condivide il disegno con altri utenti, è necessario che essi dispongano del file gtol.sym dell'autore per visualizzare i simboli personalizzati.

Comprensione del file GTOL.SYM

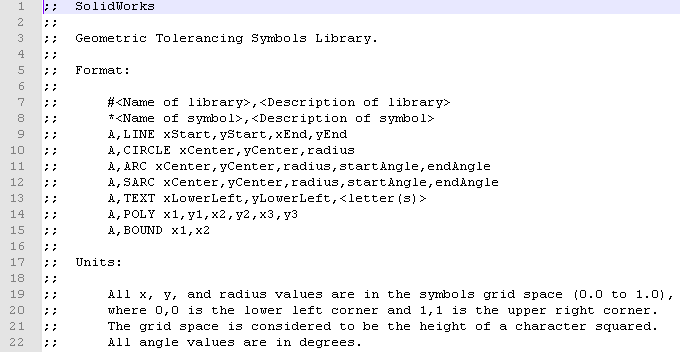

Il file gtol.sym ha una sezione nella parte superiore che spiega il formato e le unità utilizzati per creare i simboli.

Nel file, le categorie dei simboli sono raggruppate e ogni categoria contiene più librerie e simboli.

Le librerie sono formattate come: #<Nome della libreria>,<Descrizione della libreria>.

I simboli sono formattati come: *<Nome del simbolo>,<Descrizione del simbolo>.

Le righe che iniziano con "A" definiscono una parte della forma geometrica di un simbolo. I simboli spesso hanno più di una di queste righe.

LEGATO è una variabile di controllo per i simboli nel file gtol.sym. LEGATO controlla la spaziatura orizzontale di un simbolo all'interno di una riga di testo nelle note e nelle quote.

Il punto e virgola precede le righe commentate (che vengono ignorate).

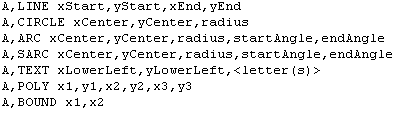

I simboli sono composti da forme geometriche che possono consistere di linee, archi, cerchi, polilinee e caratteri alfanumerici. I formati di queste forme sono:

I simboli sono definiti su una griglia quadrata immaginaria 1 x 1 in cui 0,0 è l'angolo in basso a sinistra e 1,1 è l'angolo in alto a destra. Tuttavia, essi non sono limitati a questa griglia. È anche possibile utilizzare numeri maggiori di 1,0 e minori di 0,0.

Di seguito è riportato un esempio di una griglia quadrata con coordinate che vanno da 0,0 a 1,1:

Esempio di come viene definita una linea su una griglia quadrata:
