Design Clipart consente di trovare e riutilizzare molte entità presenti in file SOLIDWORKS, DWG e DXF.
Uso di Design Clipart
Design Clipart, avvalendosi di File SOLIDWORKS e Ricerca modello
(angolo superiore destro), esegue la ricerca in cartelle per trovare e scomporre i file ed estrarre i dati da riutilizzare in SOLIDWORKS.
- Scompone le parti in funzioni (estrusioni e tagli), schizzi e blocchi.
- Le funzioni vengono scomposte in schizzi.
- I disegni vengono scomposti in tabelle e blocchi.
- I file DWG/DXF vengono scomposti in tabelle, blocchi e viste.
I file originali rimangono invariati dopo che Design Clipart li scompone.
Uso della funzionalità di ricerca SOLIDWORKS

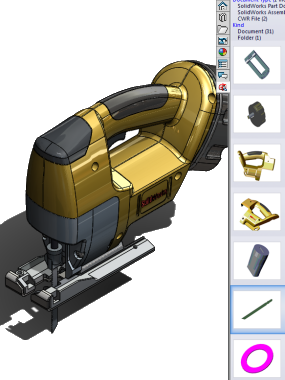

Le immagini create durante la scomposizione appaiono come miniature nella scheda
Ricerca
quando si esegue una Ricerca SOLIDWORKS per file e modelli. Trascinare le miniature in file SOLIDWORKS per ricreare le entità scomposte.

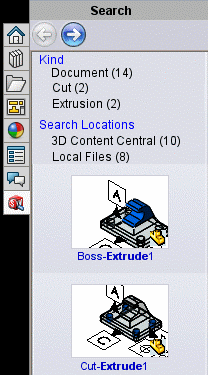

Nei risultati della ricerca selezionare una miniatura di file scomposto e fare clic su
nella barra degli strumenti contestuale per visualizzare una miniatura dell'entità scomposta nel riquadro.
La casella di Ricerca SOLIDWORKS visualizza il percorso di ricerca dell'entità. Nel riquadro Ricerca, le entità sono filtrate per Tipo e Ricerca ubicazioni.
Ad esempio, selezionando
Estrusione-Estrusione1 nell'immagine, nel riquadro dei risultati di
Ricerca viene visualizzata un'altra miniatura di
Schizzo3 scomposta.
Il percorso dell'estrusione si visualizza nella casella Ricerca SOLIDWORKS.
