È possibile selezionare gli assi e i piani direttamente nell'area grafica. Questa opzione è utile per strumenti come Accoppiamento, Misura o ripetizioni.
Passare con il mouse sopra le facce e le superfici cilindriche per visualizzare gli assi provvisori. Passare il mouse sopra le facce, quindi premere Q per visualizzare la geometria di riferimento. Selezionare più entità della geometria di riferimento premendo i tasti Maiusc o Ctrl.
Se gli assi provvisori non vengono visualizzati al passaggio del mouse, fare clic su e selezionare Visualizza assi provvisori al passaggio del mouse sulle facce cilindriche.
 |
 |

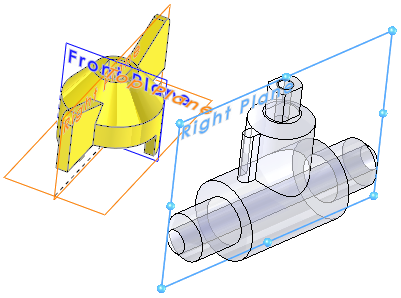

| Passare con il mouse sugli assi |
Premere Q per i piani |
È possibile fare clic con il pulsante destro del mouse su un componente nell'area grafica, fare clic su Visualizza geometria di riferimento, quindi visualizzare i piani principali, i piani di riferimento, gli assi di riferimento o il sistema di coordinate.
