Creazione di membri secondari tra punti e modifica dei profili

Per creare i membri secondari tra i punti e modificare i profili:

  1. Fare clic su Membro tra punti per il Tipo membro secondario.
  2. Cambiare l'orientamento del modello facendo clic su Vista (in anteprima) > Vista sinistra e selezionare i membri secondari visualizzati.
  3. Modificare il profilo del membro secondario:
    1. Fare clic sulla scheda Profilo.
    2. Per il Tipo, selezionare tubo rettangolare - Configurato.
    3. Per la Dimensione, selezionare 70 x 40 x 5.
  4. In Parametro membro, fare clic su per aggiungere un membro secondario.
    Fare clic su per eliminare il membro secondario selezionato.
  5. Opzionale: Regolare l'offset utilizzando Offset dal primo membro e Offset dal secondo membro e capovolgerlo per il membro selezionato in Parametro membro.

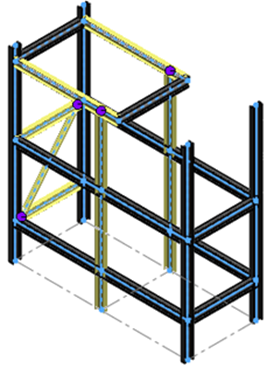

  6. Cambiare l'orientamento del modello, facendo clic su Vista (in anteprima) > Isometrica.
  7. Liberare il PropertyManager e fare clic su .
  8. Fare clic su Sistema struttura nell'Angolo di conferma per uscire dalla modalità di sistema struttura.
Viene visualizzato il PropertyManager di Gestione angoli. Nel modello vengono evidenziati gli spigoli semplici.
